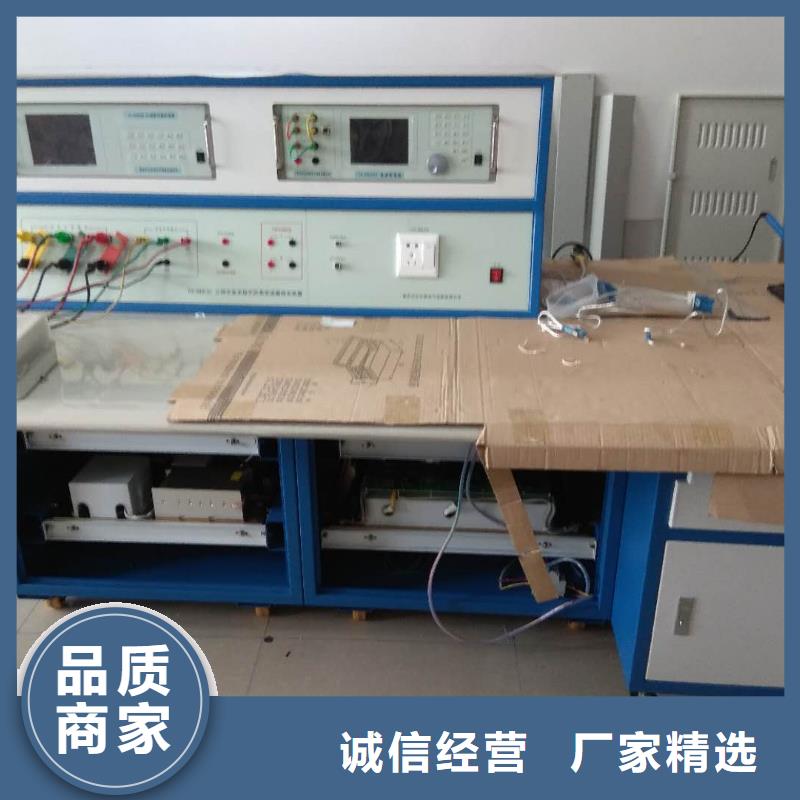

铁岭三相标准功率源 产品简介本装置是采用现代测试DDS波形合成高速数字处理器( DSP )复杂可编程逻辑阵列( CPLD )大规模集成功放嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

铁岭三相标准功率源 稳定度测量在图6界面中按“2”键进入图8界面，可测量所有电量（交直流电压、电流、功率）的稳定度。设定好采样次数和采样时间，按“OK”键可测量所选电量的稳定度。“倒计次”框中实时倒计当前采样次数，次数至零时表内发出一声蜂鸣提示，显示测得的稳定度值；再继续计数开始下一次的测量，“倒计次”次数至零时刷新显示稳定度值，如此循环测量。若在过程中改变采样次数或采样时间，则立即按新设定值测量。只有按“SEL”键改变被测量或按“返回”键时才退出测量状态。 默认时各参数设置如下：“采样次数”为20（1～120）；“采样时间”为5s（1～25s）；“算法”为PKPK（峰峰值）。按“SEL”键循环选择被测电量，依次为：“交流电压”、“交流电流”、“功率”、“直流电压”、“直流电流”。测量状态为交流电压、交流电流时每按一次“OK”键测量一次三相被测量的幅值对称度。测量状态为直流时包含“直流”和“变送器”，可按“?”键切换；“标准值”栏下显示出当前状态是“直流”还是“变送器”；此时注意接入不同的接线端。注意“直流”和“变送器”的区别：在背板分不同的输入端输入。“直流”为50V以上或0.1A以上；“变送器”输入为24V或24mA。

标准功率源采购价格 <铁岭>天正华意电气设备有限公司

铁岭三相标准功率源 如需设置电阻输出18kΩ，具体操作如下：开机后进入源操作界面默认电阻量程为0～200Ω；送数方式为“步进”。⑴按“?”键进入量程切换状态后，再按“?”键可循环翻看屏幕下部显示各电阻量程信息，根据屏幕下部显示按“3”键切换当前量程为0～20kΩ切换后装置自动回到幅值升降状态，此时可直接用“1～5”键配合“6”键调节输出电阻至18kΩ（“1～5”键为步进键，“6”键为上升与下降状态的切换键）。⑵也可按“▲”键切换当前的送数方式为“百分送数”状态（循环状态为“步进”→“百分送数”），在“百分送数”状态下直接在“送数值”栏中输入所需值“90.0”后，再按“OK”键，装置即一步到位输出电阻值18kΩ。在对指针式电阻表进行校验时，请按下列方式操作：⑴ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端联接时，应正接负、负接正，不要接错。⑵ 在校指针式电阻表的“×1”量程时，请将装置电子电阻的量程切到“0～200Ω”上，调节输出电阻，进行“×1”量程的中值电阻校验。⑶ 在校指针式电阻表的“×10”量程时，请将装置电子电阻的量程分别切到“0～200Ω”上量程，调节输出电阻，进行“×10”量程的电阻校验。⑷ 在校指针式电阻表的“×100”量程时，请将装置电子电阻的量程切到“0～2kΩ”上，调节输出电阻，进行“×100”量程的中值电阻校验。⑸ 在校指针式电阻表的“×1k”量程时，请将装置电子电阻的量程切到“0～20kΩ”上，调节输出电阻，进行“×1k”量程的中值电阻校验。⑹ 在校指针式电阻表的“×10k”量程时，请将装置电子电阻的量程切到“0～200kΩ”上，调节输出电阻，进行“×10k”量程的中值电阻校验。⑺ 在校指针式电阻表的“×100k”量程时，请将装置电子电阻的量程切到“0～2MΩ”上，调节输出电阻，进行“×100k”量程的中值电阻校验。在对数字式电阻表进行校验时，外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端联接，应正接正、负接负，不要接反。根据所校的电阻值选择好装置电子电阻箱的量程，调节输出电阻进行电阻校验。

铁岭三相标准功率源 直流校准键为“电量切换”，可将电压操作切换为电流操作。例如2:电流校准“升10％”再按“8”进入“零点校准”然后输入您的实际电流值按”OK”确认键；接下来“升”或者您需要的某个电流值 再按“9”进入“满度校准”然后输入实际电流值按“OK” 键确认；这样反复来回多次校准零点和满度达到电流的线性准确。需要注意的是电流校准中有“电流分档位”，每个电流档有4个分档位：2A为：0.25A、0.5A、1A、2A；20A为：2.5A、5A、10A、20A；100A为：12.5A、25A、50A、100A；按“6”键进行“档位切换”时是在2A20A100A这几个量程档位切换再按“0”键进入“电流分档位”则是在这个量程的小量程档位进行选择。“▲” 键是“档位初始化”，如果按下“▲”键就会提示“?”，如果确定进行“档位初始化”则按“OK”确定，就会使当前电压或者电流操作校准数据初始化否则按“返回”。2：电流校准初始化按“2”键就会会提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电流校准数据初始化否则按“返回”。3：电压校准初始化按3键就会有提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电压校准数据初始化否则按“返回”。

<铁岭>天正华意电气设备有限公司 标准功率源采购价格

铁岭三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 596-2012、JJG 307-2006的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。2．6 可按电能表检测负荷点或自选点进行电能表校验

<铁岭>天正华意电气设备有限公司
<铁岭>天正华意电气设备有限公司

铁岭三相标准功率源 稳定度测量在图6界面中按“2”键进入图8界面，可测量所有电量（交直流电压、电流、功率）的稳定度。设定好采样次数和采样时间，按“OK”键可测量所选电量的稳定度。“倒计次”框中实时倒计当前采样次数，次数至零时表内发出一声蜂鸣提示，显示测得的稳定度值；再继续计数开始下一次的测量，“倒计次”次数至零时刷新显示稳定度值，如此循环测量。若在过程中改变采样次数或采样时间，则立即按新设定值测量。只有按“SEL”键改变被测量或按“返回”键时才退出测量状态。 默认时各参数设置如下：“采样次数”为20（1～120）；“采样时间”为5s（1～25s）；“算法”为PKPK（峰峰值）。按“SEL”键循环选择被测电量，依次为：“交流电压”、“交流电流”、“功率”、“直流电压”、“直流电流”。测量状态为交流电压、交流电流时每按一次“OK”键测量一次三相被测量的幅值对称度。测量状态为直流时包含“直流”和“变送器”，可按“?”键切换；“标准值”栏下显示出当前状态是“直流”还是“变送器”；此时注意接入不同的接线端。注意“直流”和“变送器”的区别：在背板分不同的输入端输入。“直流”为50V以上或0.1A以上；“变送器”输入为24V或24mA。

<铁岭>天正华意电气设备有限公司 标准功率源采购价格

铁岭三相标准功率源 直流源操作 在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“2”则显示如图6。在这里，可根据需要对直流源输出进行设置。通过显示器右边的按键根据提示设置直流电压和电流的量程、输出值。直流源操作方法与交流源操作方法类似。需要注意的是：当直流电压（电流）的档位为mV（uA、mA）档位时，只能对直流小电压、电流信号设置，不能对直流大电压、电流信号进行设置。直流电压、电流的档位为V、A档位时，只能直流大电压、电流信号进行设置，不能对直流小电压、电流信号进行设置。 A状态：步进1：10％ ：电量 ▲：送数方式 ?：量程图65. 5电阻、点频方波操作（因8508A的电阻测试电流超过装置电阻各量程允许输入电流（见附录），故送检时，不能以8508A作为电阻标准）在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“3”进入“电阻、点频”界面（图7）。在这里，可根据需要对电阻、点频输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电阻值、点频输出值及送数方式的状态。表格下部分用于设置电阻幅值；设置电阻输出量程；设置点频输出值。底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作方式。注：电阻与点频不能同时输出。

<铁岭>天正华意电气设备有限公司
标准功率源采购价格

铁岭三相标准功率源 操作说明5．1注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 装置开机通电后，装置后板的“市电100V输出”接线端即有市电100V交流电压输出，请谨慎操作，以免电击。仅作校同步表时使用。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。手动切换电压或电流档位时，需先将电压或电流降为零，然后再切换档位。＊ 装置的直流电流输出低端不能与装置的交流电压、直流电压输出低端共地。因此在使用直流电流时，请将被检表或标准表与装置的交流电压、直流电压输出端连接线断开，以防止因被检表或标准表内部电路原因而使装置的直流电流输出低端与装置交流电压、直流电压输出低端共地，造成直流电流输出不准确。＊ 使用直流电压75mV档位输出时，需用专用四芯测试导线，输出端在后板上（装置送上级部门检测时，此线必须携带）。＊ 装置在检定接线方式为三相三线的表时，被检仪表的B相电压输入端接装置电压的公共端Uo。装置检测交流单相表时，被检仪表输入端接装置的A相输出端。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 按“存储”后数据存储未结束时，不可“复位”或中断电源，以免数据遭到破坏！＊ 进行初始化时，不可“复位”或中断电源，以免数据遭到破坏！＊ 关机的顺序是先将电压、电流信号退到零，再揿电源开关。

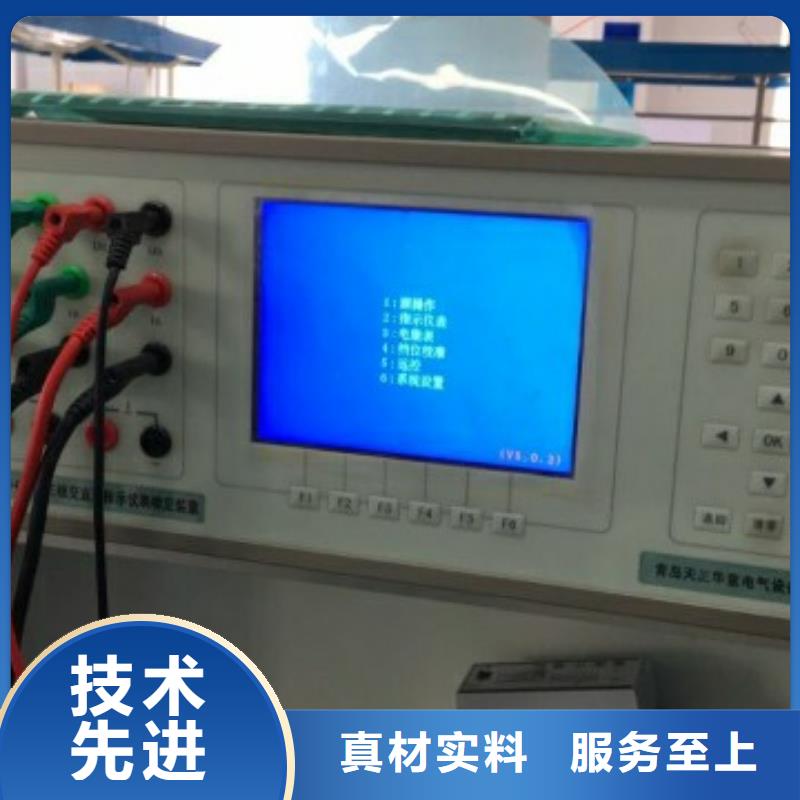

铁岭三相标准功率源 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。1：源操作2：仪表校验3：校准图谐波 ▼：电量 ▲：送数方式 ?：量程图45．3 交流源操作 在主菜单中，按键进入“源操作”界面，在“源操作”界面中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电压、电流、频率值；电压、电流的量程；送数方式的状态。图的表格下部分用于设置电压、电流幅值；设置输出量程；设置各次谐波幅值、角度；设置频率。图的底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作对象和操作方式。需要注意的是：当交流电压（电流）的档位为mV（mA）档位时，只能对交流小电压、电流信号设置，不能对交流大电压、电流信号进行设置。交流电压、电流的档位为V、A档位时，只能对交流大电压、电流信号进行设置，不能对交流小电压、电流信号进行设置。例：如需设置电压输出150V；电流输出1.5A；频率55Hz。具体操作如下：开机后进入源操作界面默认电压、电流档位为100V、5A；送数方式为“步进”。⑴在电压状态按“?”键进入量程切换，再按“?”键可循环翻看屏下部显示各电压量程信息，根据屏下部显示，按“7”键切换当前量程为200V档 切换后装置自动回到电压幅值升降状态，此时可“1～5”键配合“6”键调节输出电压至150V（“1～5”键为步进键，“6”键为上升与下降的切换键）。

<铁岭>天正华意电气设备有限公司 标准功率源采购价格

铁岭三相标准功率源 频率表半自动校验在图9中按“5”键，选择仪表类型为频率表，此时屏幕上部显示频率信息输入栏。 把光标切到相应信息栏目，输入数值即可。按“▲”、“▼”键，切到“频率范围”栏时，按“?”键可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等频率范围中选择；“基值”是计算误差时的分母值（设被检频率表的频率范围45～55HZ，基值可能是55-45＝10，也可能是50）；在校验点数栏输入校验点数，完成输入后按“OK”键，显示如图12所示。如果出现错误提示，可重新输入正确参数后再按“OK”键。“?：下降”表示当前处于上升试验状态，按“?”键则变为下降试验状态，上升、下降状态可来回切换。电压值 下降 ? ：存储 图12以45～55Hz频率表，校验点数为11为例，输入上述参数后按“OK”键装置自动进入分格点，频率值输出在差点标准值的0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二点的校验，光标在第二点位置，装置频率值输出在差第二点标准值0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二点误差。依此类推上升完成一个校验点(55Hz) 校验后，装置频率值输出至55.25Hz位置，装置自动进入做下降误差状态，用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个校验点，按“OK”键示此点误差，同时显示变差；然后装置自动进入倒数第二点（即54Hz）的校验，光标在倒数第二点位置，装置频率值输出至54.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

<铁岭>天正华意电气设备有限公司

铁岭三相标准功率源 矢量分析界面-三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。

<铁岭>天正华意电气设备有限公司 标准功率源采购价格

铁岭三相标准功率源 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 　 输出容量　20VA；3．2 交流电流量程　　0.2A、1A、2.5A、5A、10A、50A　　 输出容量　30VA；3．3 交流电压、电流调节范围 0～130％ FS（50A量程0～120％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度　 0.050；3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度 0.01Hz；3．9 相　位　　调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度　　 ≤0.3％；3．11 交流电压、电流及功率输出稳定度　 ≤0.01％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程　0.5A、1A、2.5A、5A、10A、50A 输出容量50W；3．15 直流电压、电流调节范围0～120％ FS（1000V、50A量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度　 ≤0.01％ FS /60s（峰－峰值）；3．17 直流电压调定值准确度　　　　　　 　0.05％ FS；3．18 直流电流调定值准确度　　　　　 　0.1％ FS；3．19 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．20工作电源　 单相220V±10％，　50Hz±5％；3．21使用环境　 温度200C±100C，　相对湿度≤85％RH；3．22体积重量　 约536×532×205mm3，　25kg（豪华型机箱30kg）。

<铁岭>天正华意电气设备有限公司 标准功率源采购价格

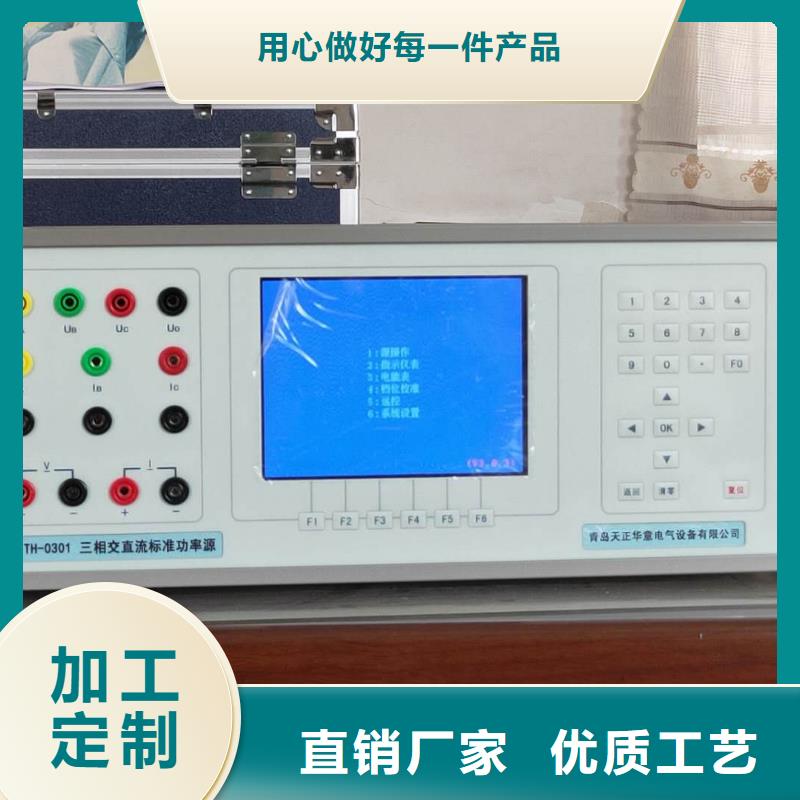

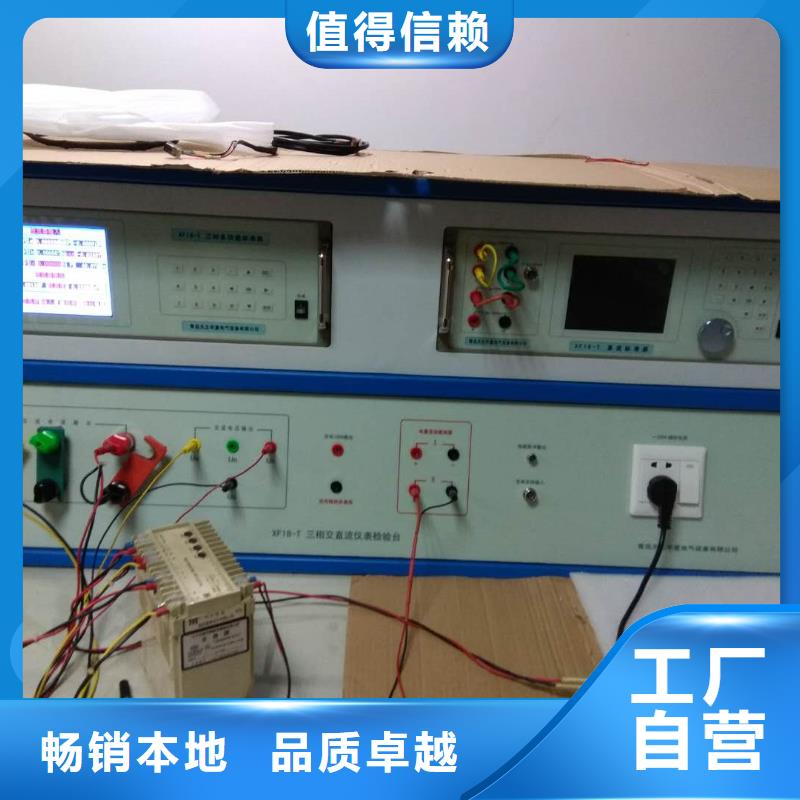

铁岭三相标准功率源 面板和后板 面板布置见图1，后板布置见图2图14．1面板接线端说明：“UA”、“UB”、“UC”接线端：分别为A、B、C相交流电压输出高端。“UO”接线端：为A、B、C相交流电压输出公共低端。“IA”、“IB”、“IC”接线端：分别为A、B、C相交流电流输出端。其中黄、绿、红色接线端分别是A、B、C相交流电流输出高端；对应的黑色接线端为A、B、C相交流电流输出低端。“V”接线端：为75V、150V、300V、500V、1000V直流电压档位输出端（75mV直流电压档位输出端，在后板上）。“I”接线端：为直流电流输出端。4．2面板按键说明：液晶显示器屏幕下方的六个按键： 为复合键，其按键功能由当时的屏幕显示确定。“0～9”： 数字键，还可配合显示屏中的各种提示使用。“·”： 小数点键，配合数字键使用。“F0”： 电压、电流的快捷键。“、、、”： 除作为方向键外，主要配合显示屏中各种提示使用。“OK”： 确认键。“清零”： 使所有输出电压、电流降为零。“返回”： 使当前界面回到上一界面；还在检定过程中作中止键使用。“复位”： 使装置恢复到开机初始状态。4．3后板布置说明：“光电采样输入”五芯插座：为电能表的电能脉冲通过光电采样器或电子电能脉冲测试线输入到装置里的输入接线端。“电能脉冲输出”两芯插座：为装置的电能低频脉冲输出接线端。“75mV输出”四芯插座：为直流电压75mV档的输出端。“IA”、“IB”、“IC”的重轻载开关：分别为A、B、C相交流电流的重轻载开关。开关切到“重载”时，交流电流各档位以输出容量输出。开关切到“轻载”时，交流电流各档位的输出容量约是重载时的一半。“市电100V输出”接线端：为不可调节的市电100V交流电压输出端。 “USB”接口插座：为与电脑通讯的USB接口，不得作为它用。“”接线端：大地接线端。
