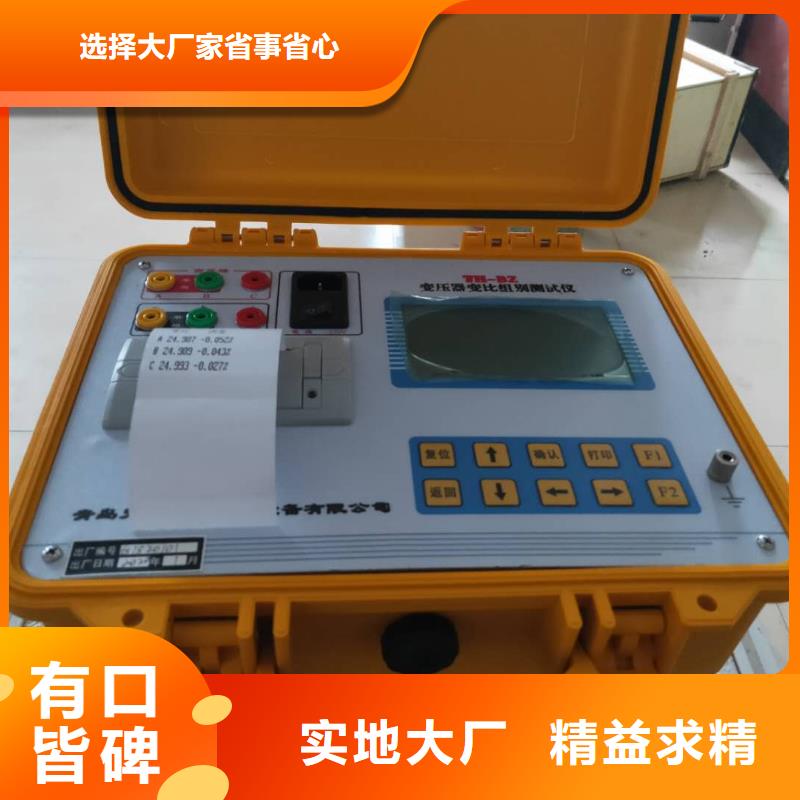

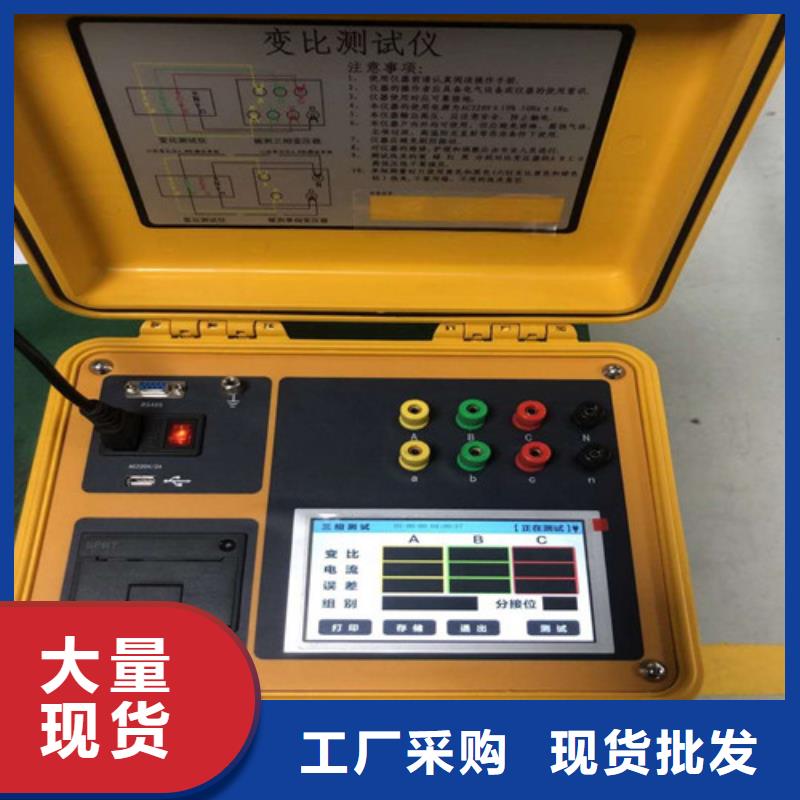

通化变压器变比测试仪根据IEC及有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术进，测试项目完善，测量参数的变比测试仪。该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

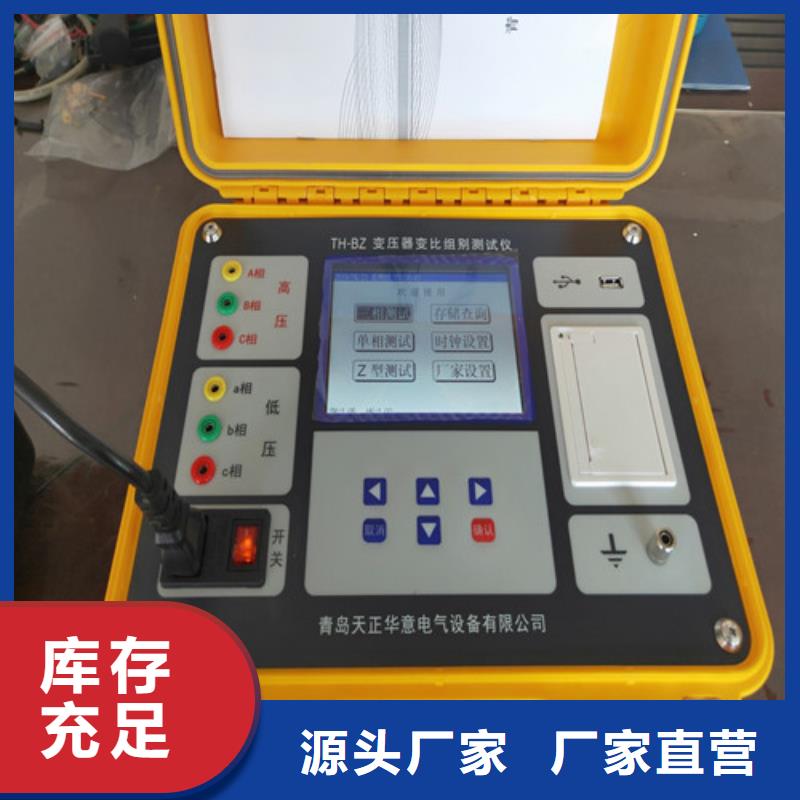

通化变压器变比测试仪历史数据屏。按【查询】按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图十三所示的历史数据屏所包含的项有:总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。提示行提示的内容为按【上下】翻页，【F2】存U盘，【F3】删除，【F4】打印结果。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、绿两根线分别接单相变压器高压侧的A，N，仪器低压侧的黄、绿两根线分别接变压器低压侧的a、n，接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线测量斯科特型变压器时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的α、β、n接线正确方可测试。接线图

<通化>天正华意电气设备有限公司 智能电导盐密度测试仪 实业厂家

通化变压器变比测试仪同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。8、抗振性好：军品接插件的使用增强了抗振性能。9、采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。9、仪器自带热敏式高速微型打印机，随时将测试结果打印留存。10、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1％，不受工作电源质量的影响。12、携带方便：体积小，重量轻。 13、内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。技术指标1、变比测量范围：0.9~100002、测量速度：35秒内完成三相测试3、测量精度: 高压侧电压的测量精度0.05％低压侧电压的测量精度0.1％变比分辨率：0.0001变比测量精度 0.1％（0.9－200）0.2％（200－2000）0.3％（2000－10000）根据用户要求可订制全量程0.1级的设备4、携带方便、适合野外作业5、外形尺寸：320×240×1306、重量：2.6Kg

<通化>天正华意电气设备有限公司 智能电导盐密度测试仪 实业厂家
智能电导盐密度测试仪 实业厂家 <通化>天正华意电气设备有限公司

通化变压器变比测试仪操作方法：按本说明书接线及注意事项中2、3、4、5条要求接好电源线、测试线和接地线，打开电源后进入电脑主界面。如图：点击屏幕上的下一步图标可进入变比测试程序界面，在不设置任何参数情况下，点击开始可自动测出变比和接线方式（其他数据无意义），如下图：5.1参数设置测试前首先进行参数设置，点击参数设置按钮进入参数设置界面如下图：需要设置哪一项可点击哪个输入框。存 储 序 号：用于设置此次测试存储于第几条记录。变 压 器 编 号：用于存储被试变压器的信息。一 次 电 压：变压器高压测额定线电压。二 次 电 压：变压器低压测额定线电压。分 接 数 量：多分接变压器分接点总数，若不是多分接变压器，分接总数应设为1（初始值1）。分 接 间 距：每一级分接变压比调整的百分比，例如1.25％，应输入1.25。变 压 器 组 别：选择变压器的接线方式如：Y/y\D/y、ZN/y等，如不知道接线方式可选择未知，则由仪器自动测试。设置完成应点击保存修改按钮，以便将所设置信息存入数据库。

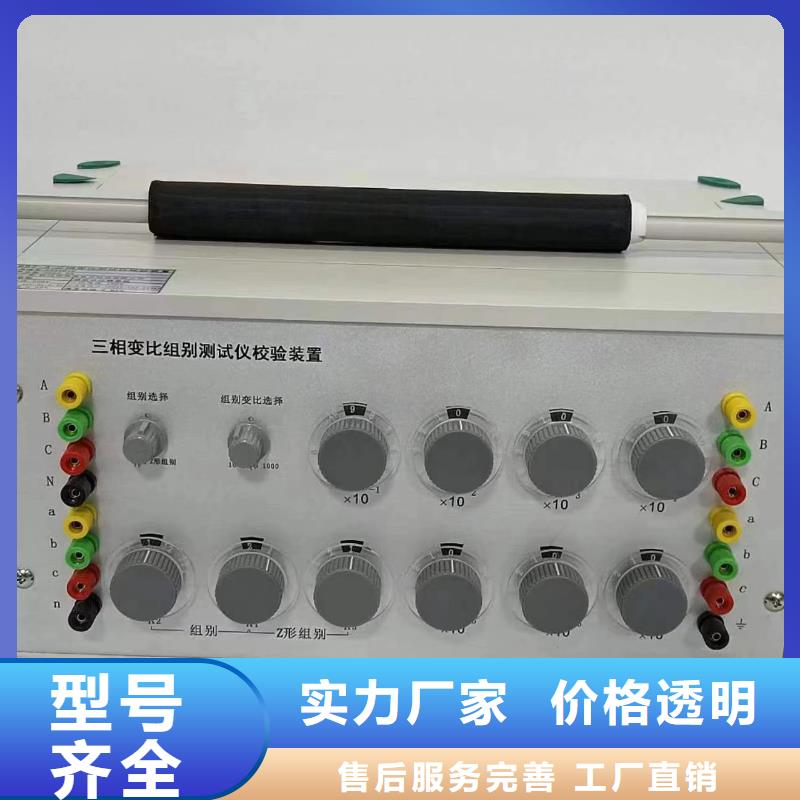

通化变压器变比测试仪设备面板左边部分有两个功能选择开关和三只连接组别组合开关，其中“组别选择”开关，连接组别开关“K2”，“K1” 用来实现D/y、D/d、Y/y、Y/d三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。

<通化>天正华意电气设备有限公司

通化变压器变比测试仪操作说明感应分压器主要有两种使用状态：作为分压器和作为电压比例器。下面分别对这两种使用状态进行说明。1、使用感应分压器校电压互感器（作分压器使用）使用感应分压器校电压互感器时，按上图连线，一般感应分压器相对被检电压互感器准确度而言，标准的误差可以忽略不计，从电压互感器校验仪上可直接读出被检电压互感器的示值，经过折算到一次，求出被检互感器的误差。如果被检电压互感器一次电压超过200V时，可以用比被检电压互感器高2个准确度等级的互感器进行变换，然后再利用感应分压器进行分压，测出被检感应分压器的误差。2、作电压比例标准时的测量线路这是变压比电桥常采用的线路，此时电压比值与负载无关，故有很高准确度。在校准电压互感器校验仪时，可采用此线路得到高准确度的同相分量值，而残余的正交分量会很小。五、使用注意事项1、仪器面板上的接地端子与机壳相通，使用时应可靠接地，保证人身及设备。2、使用时，不要在满电压下切换量程，至少降到100V以下，再进行切换。3、发现输出电压误差过大时，应先检查接线是否正确，保险管是否已烧坏，指示盘置数位置是否准确，查明原因采取必要的措施后，方可重新试验。4、为保证测量精度，感应分压器在使用时不要带上负载。5、感应分压器为高精度设备，检定感应分压器时，注意环境的变化不能超出允许的范围。6、仪器应注意防震、防潮、防腐、保洁。六、售后服务我公司对所提供的成套设备，质量均满足我公司的企业标准和相关标准。首次使用时，免费现场指导、负责调试工作及性能验收；凡购买此仪器的用户均享受以下的售后服务：1、仪器自售出之日起三个月内，如有质量问题，由我公司免费更换新仪器，但用户不能自行拆机。2、仪器二年内凡质量问题由我公司免费维修。3、仪器使用超过二年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，应请我公司专职维修技术人员或寄回本公司修理，不得自

<通化>天正华意电气设备有限公司 智能电导盐密度测试仪 实业厂家
智能电导盐密度测试仪 实业厂家 <通化>天正华意电气设备有限公司

通化变压器变比测试仪操作说明感应分压器主要有两种使用状态：作为分压器和作为电压比例器。下面分别对这两种使用状态进行说明。1、使用感应分压器校电压互感器（作分压器使用）使用感应分压器校电压互感器时，按上图连线，一般感应分压器相对被检电压互感器准确度而言，标准的误差可以忽略不计，从电压互感器校验仪上可直接读出被检电压互感器的示值，经过折算到一次，求出被检互感器的误差。如果被检电压互感器一次电压超过200V时，可以用比被检电压互感器高2个准确度等级的互感器进行变换，然后再利用感应分压器进行分压，测出被检感应分压器的误差。2、作电压比例标准时的测量线路这是变压比电桥常采用的线路，此时电压比值与负载无关，故有很高准确度。在校准电压互感器校验仪时，可采用此线路得到高准确度的同相分量值，而残余的正交分量会很小。五、使用注意事项1、仪器面板上的接地端子与机壳相通，使用时应可靠接地，保证人身及设备。2、使用时，不要在满电压下切换量程，至少降到100V以下，再进行切换。3、发现输出电压误差过大时，应先检查接线是否正确，保险管是否已烧坏，指示盘置数位置是否准确，查明原因采取必要的措施后，方可重新试验。4、为保证测量精度，感应分压器在使用时不要带上负载。5、感应分压器为高精度设备，检定感应分压器时，注意环境的变化不能超出允许的范围。6、仪器应注意防震、防潮、防腐、保洁。六、售后服务我公司对所提供的成套设备，质量均满足我公司的企业标准和相关标准。首次使用时，免费现场指导、负责调试工作及性能验收；凡购买此仪器的用户均享受以下的售后服务：1、仪器自售出之日起三个月内，如有质量问题，由我公司免费更换新仪器，但用户不能自行拆机。2、仪器二年内凡质量问题由我公司免费维修。3、仪器使用超过二年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，应请我公司专职维修技术人员或寄回本公司修理，不得自

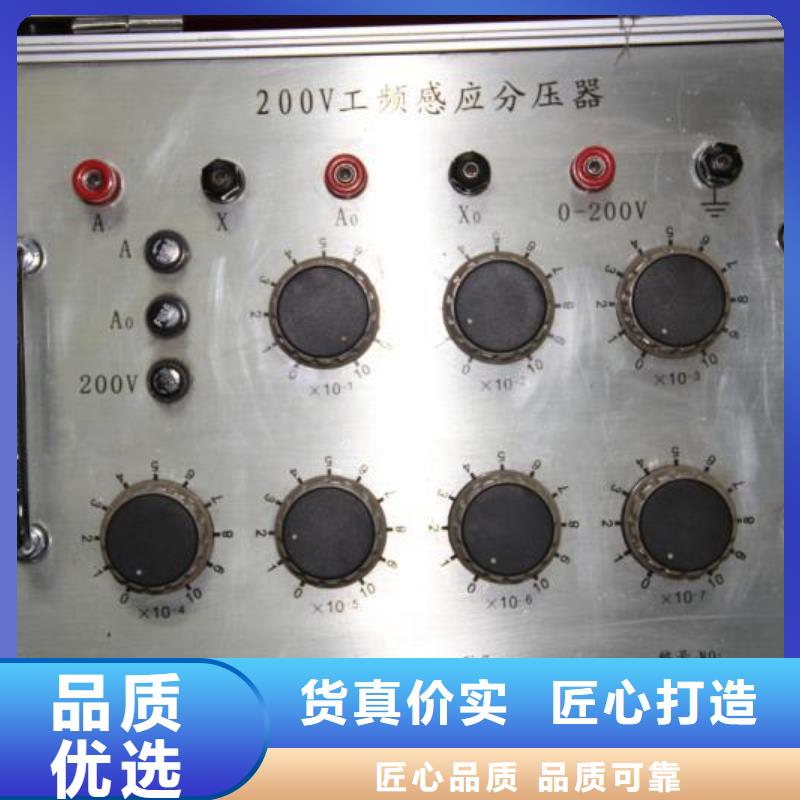

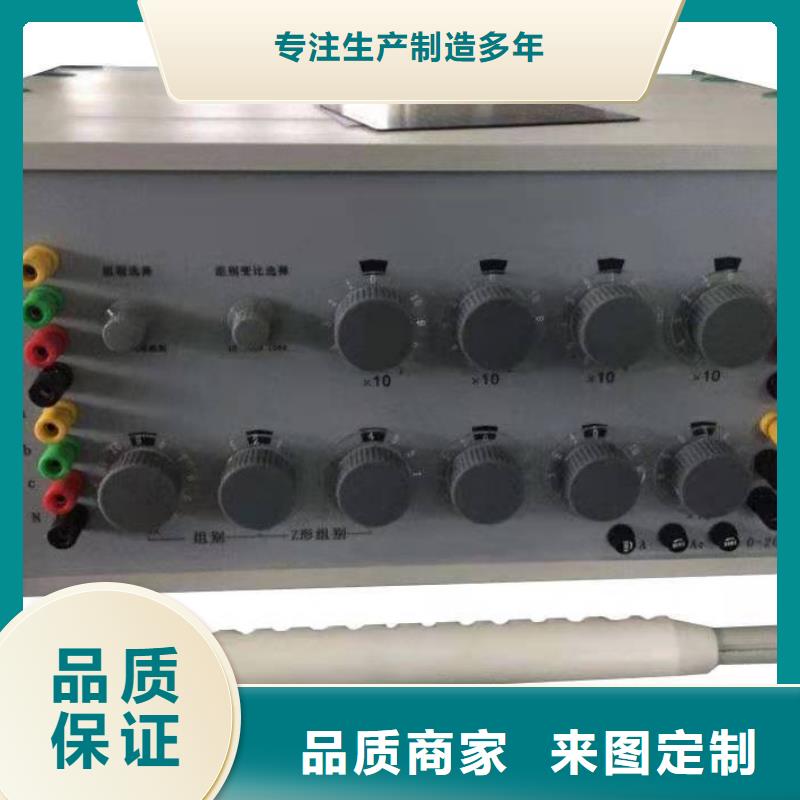

通化变压器变比测试仪三、操作指南面板端子说明a、变比校准部分标准面板右边A、X、Ao、Xo、0-200V、x接线端子，其中A、X 与Ao、Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。0-200V、x0端子为设定比率次级电压信号输出端。 设备面板右边部分有10－1～10－7 共七个十进制分度盘，用来设置电压变比比值，例如：变比值Kx为：10，则变比值的倒数为1/Kx＝ 1×10-1 对应面板为盘位置数Sk为变比值Kx为：100，则变比值的倒数为1/Kx＝ 1×10-2 对应面板为盘位置数Sk为变比值Kx为：350，则变比值的倒数为1/Kx＝ 2.8571×10-3 对应面板为盘位置数Sk为变比值Kx为：1100，则变比值的倒数为1/Kx＝ 9.091×10-4 对应面板为盘位置数Sk为变比值Kx为：2200，则变比值的倒数为1/Kx＝ 4.545×10-4 对应面板为盘位置数Sk为变比值Kx为：3300，则变比值的倒数为1/Kx＝ 3.030×10-4 对应面板为盘位置数Sk为变比值Kx为：5000，则变比值的倒数为1/Kx＝ 2.000×10-4 对应面板为盘位置数Sk为变比值Kx为：5500，则变比值的倒数为1/Kx＝ 1.818×10-4 对应面板为盘位置数Sk为变比值Kx为：7500，则变比值的倒数为1/Kx＝ 1.333×10-4 对应面板为盘位置数Sk为变比值Kx为：7650，则变比值的倒数为1/Kx＝ 1.307×10-4 对应面板为盘位置数Sk为变比值Kx为：10000，则变比值的倒数为1/Kx＝ 1.307×10-4 对应面板为盘位置数Sk为b、组别校准部分标准面板左边A、B、C、N、a、b、c、n接线端子，分别三相变压器初级绕组和次级绕组接线端。

<通化>天正华意电气设备有限公司 智能电导盐密度测试仪 实业厂家 <通化>天正华意电气设备有限公司

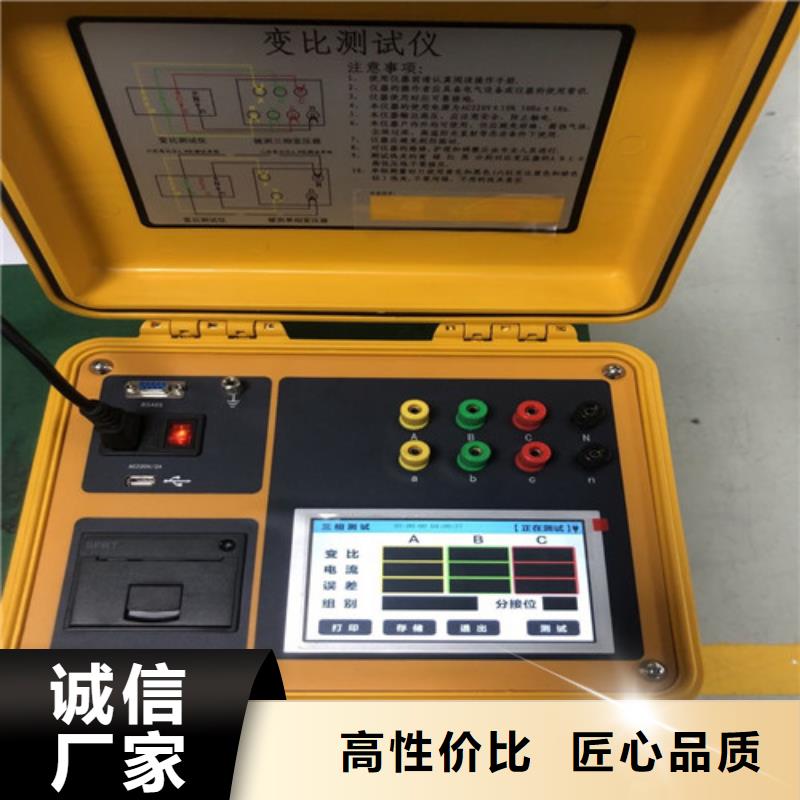

通化变压器变比测试仪一、功能特点1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1％）输出，测试结果具有更好的等效性，不会出现组别误判等现象。2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号。3、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。5、抗振性好：军品接插件的使用增强了抗振性能。6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。7、?采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。8、 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1％，不受工作电源质量的影响。9、携带方便：体积小，重量轻。 10、可选装内部充电电池，现场无需任何电源，即可完成测试工作。

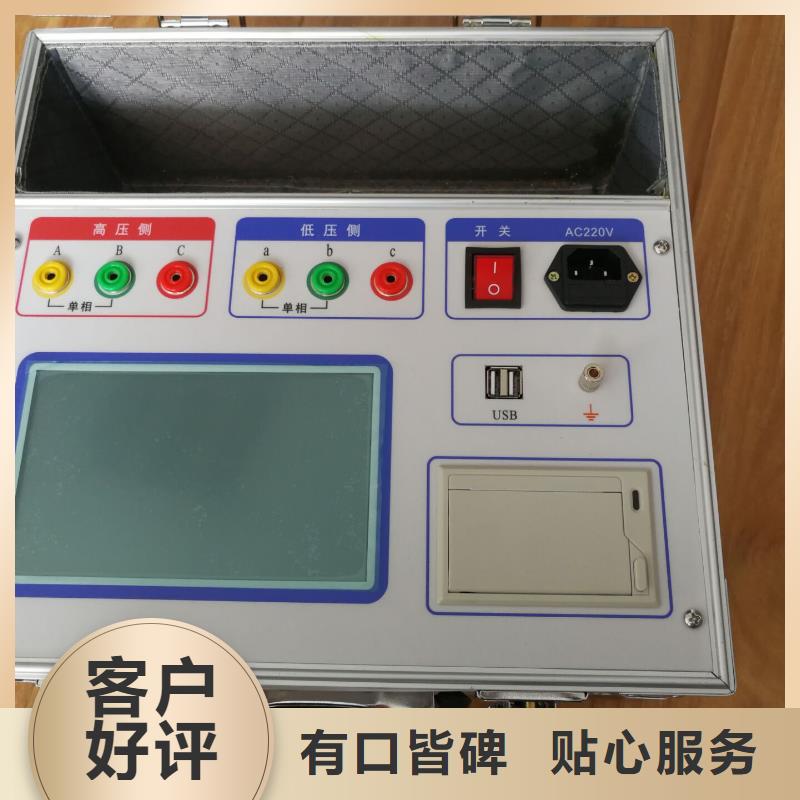

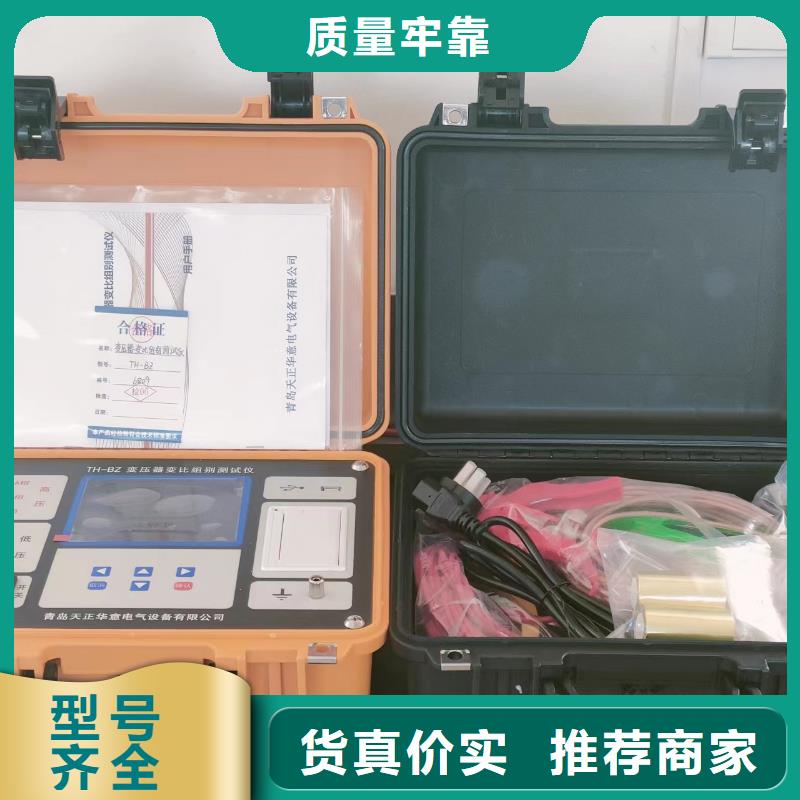

通化变压器变比测试仪用途 在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据电力部的性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。变压器变比测试仪系列克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏，中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。变压器变比测试仪系列提供了两种电源方式：外部AC220V和内部电池，方便用户进行测试。 1.2 性能特点 1、界面采用智能化触控方式，操作简单方便。电路采用新一代全数字方案，保证仪器长期稳定性。 2、测试速度快，一次接线即可完成三相变比测试，仅需10秒。 3、可对CT、PT、CVT以及Z形联接变压器进行测试。 4、适合从配电变压器到1000kV变压器、电流互感器（CT）、电压互感器（PT）及Z型联接变压器变比测量。 5、内部设置多种短路测量方式，更便于故障判断。 6、不掉电时钟和日期显示，机内可保存50组数据，掉电数据不丢失。 7、大屏幕彩色液晶显示器，数据清晰易读，热敏打印机打印。RS485通讯接口和U盘存储接口。 8、仪器具有高低压反接保护功能，具有变压器短路，匝间短路保护功能，具有电源误接380V保护功能。 9、可选配外部AC220V和内部电池交直流两用供电，无需外接交流电源即可进行测试

<通化>天正华意电气设备有限公司 智能电导盐密度测试仪 实业厂家

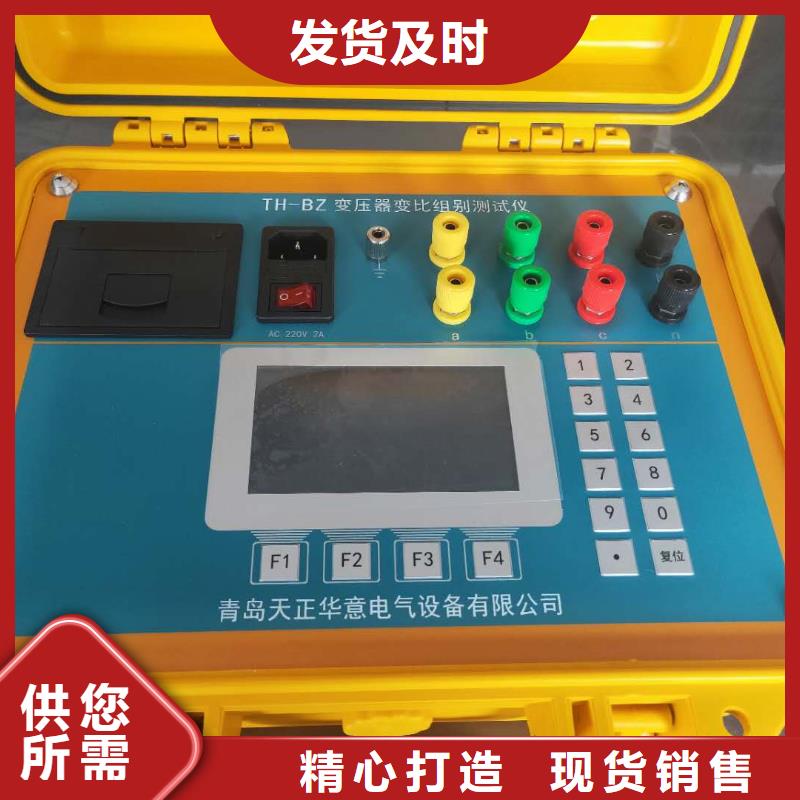

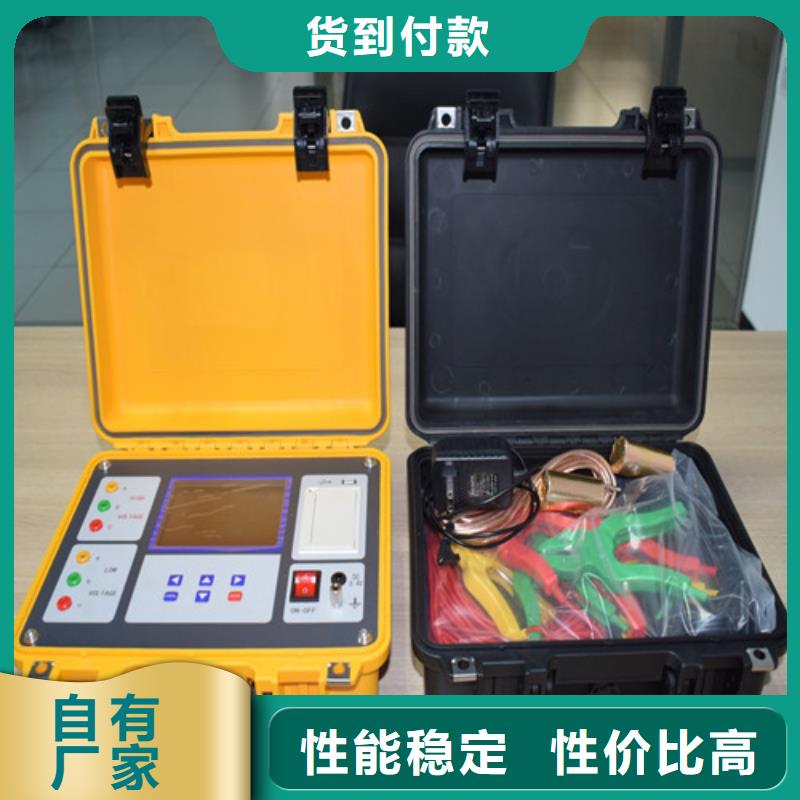

通化变压器变比测试仪主要功能与特点：1.全自动变比测量功能，无需设置任何参数即可自动完成三相变比和组别的测量，轻松操作，一按即可。2.可自动测量三相、单相变压器变比，并可计算变比误差。3.内置三相信号源，可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流变、铁路变等各种联结组别的变压器的变比。4.可测量变压器联结组标号和极性。并显示一次二次的接线向量图，直观明了，仪器自带自校功能，可根据自校结果判别测试线或仪器故障。5.可自动跟踪变压器有载分接开关位置，并自动指示当前分接点。6.可显示变压器一次二次的电压波形图及相位关系，可测量变压器一二次电压谐波谐波，方便分析变压器故障。7.完善可靠的自动保护功能，确保各种异常情况下仪器完好无损。8.体积小，重量轻，测量准确，速度快（约3秒测试完成）。9.可存储或打印全部测量结果，仪器内置128M存储器（可扩展4G存储卡），可用优盘导出数据库，或上传到计算机。数据库支持excel电子表格打开方式，方便编辑打印或存档。10.采用7寸真彩触摸屏操作，emwinGUI界面，支持汉字输入，操作简单方便。不掉电日历，时钟功能，可随时存储测试时间。11.可支持蓝牙或串口打印机现场打印记录。

<通化>天正华意电气设备有限公司 智能电导盐密度测试仪 实业厂家
<通化>天正华意电气设备有限公司

通化变压器变比测试仪操作使用说明 5.1 测试接线根据被试试品的情况正确连接测试线。5.1.1 变比测试接线（只测变比项目试验）5.1.1.1单相变压器或单相PT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的高压端；低压测试端测试线（较短）的黄、绿测试钳接被测试品的低压端。5.1.1.2单相CT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的二次侧；低压测试端测试线（较短）的黄、绿测试钳接被测试品的一次侧。5.1.1.3三相变压器测试接线高压测试端测试线（较长）的黄、绿、红测试钳接被测试品高压端的A、B、C套管；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.2 直阻测试接线（只测直阻项目试验）高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.3 直阻＋变比测试接线同直阻测试接线。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

智能电导盐密度测试仪 实业厂家

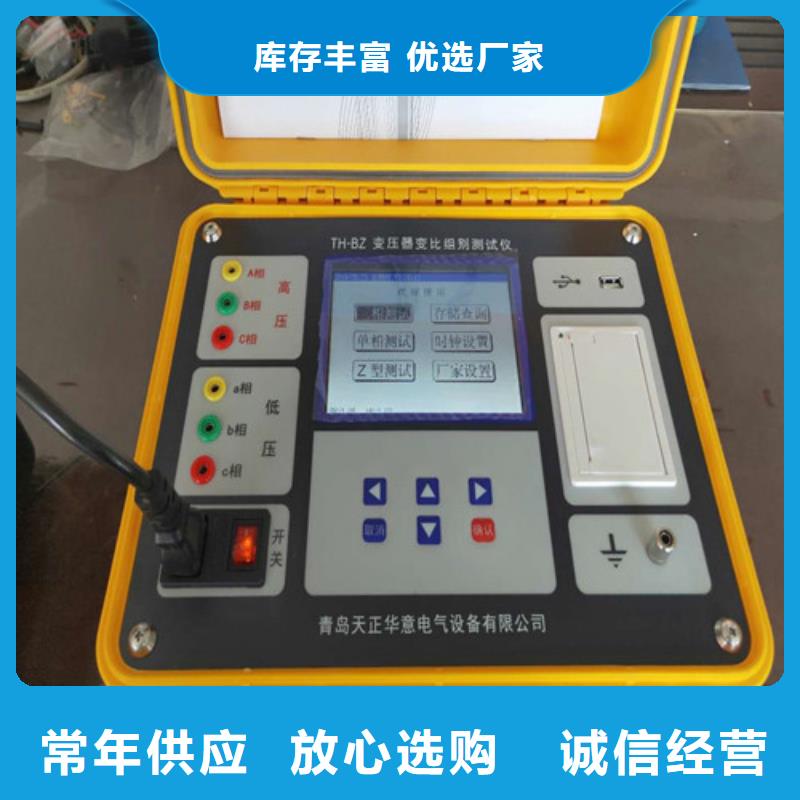

通化变压器变比测试仪提示行提示的内容为按上传数据。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的仪器1＃低压侧的黄、绿、红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A，N，仪器1＃低压侧的黄、黑两根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的仪器1＃低压侧的黄绿红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线七、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。
