曲靖非线性电阻测试仪试验二、灭磁过电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接，确保灭磁开关处于分开状态拔出发电机碳刷、转子接地保护装置和转子电压表的保险拔出，功率柜直流输出侧刀闸保持在断开位置，断开轴电压抑制回路。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。灭磁过电压试验接线图如下所示：图七、过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！过电器保护测试仪 避雷器测试仪器 工频放电电压的测试 工频放电电压的测试仪 工频放电电压的测试装置 过电压保护器试仪 过电压保护器检测仪 灭磁过电压测试仪 灭磁和转子过电压保护试验 励磁系统的灭磁及过电压性能测试

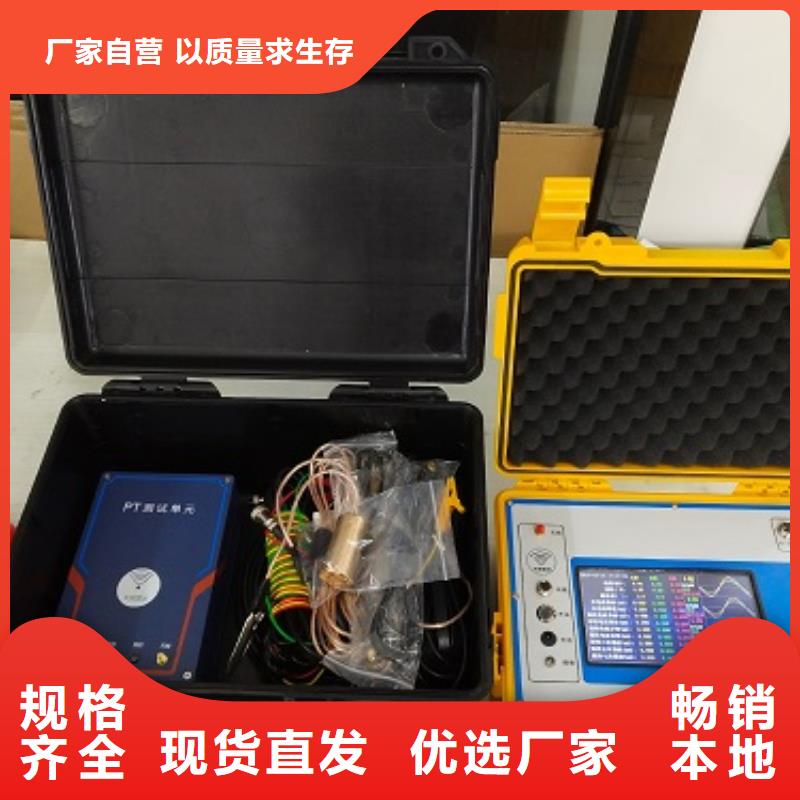

曲靖非线性电阻测试仪主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流分为“0-2mA”和“> 2mA”两档（ > 2mA档 标配为2-10mA）通过一根三芯线A、B、C接到三相氧化锌避雷器的计数器上端，另通过一根接地线接到计数器下端。通信方式：两机之间的通信可选择有线同步，无线同步，无电压三种方式。有线同步和无线同步支持取三相电压基准信号、（选配一：B相电压基准信号、选配二：感应板三种方式）。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（三相电压取样）图3-1测试线接线方法如图3-1所示，请先接两机的地线，再接一根电流测试线（3芯）， 接电压测试线（4芯）。接电流测试线的方法，首先根据电流大小，接电流测试线到主机端“0-2mA”或“>2mA”量程档上（ > 2mA档 标配为2-10mA），再将另一端接计数器的上端，绝大多数用“0-2mA”量程。接电压测试线的方法，也是先接PT测试单元端，再接PT二次测试端，一定要小心谨慎接线以避免PT二次或试验电压短路。软件设置：电流量程：根据主机面板上选择电流量程对应设置。同步方式：可以选择“有线同步”或“无线同步”，电压方式选用“三相电压”。有线同步时，请接上两机之间的通信线，不能接两机的天线；无线同步时，请接上两机的天线，不能接通信线，远距离时天线可以拉高或吸附在其它高一点设备的外壳体上。PT变比：根据PT的电压比值来输入，一般35KV电压等级为350，220KV电压等级为2200，500KV电压等级为5000等。抗干扰（选配一）：一般选“否”，在相角差完全异常情况下选“是”，并设置补偿角度。此接线方式下做单相测试或二相测试时，只接相应的测试线，其它线悬置。氧化锌阀片测试仪 发电机灭磁特性测试仪 感应式氧化锌避雷器阻性电流测试仪 过电压保护装置测试仪 电器设备耐压综合试验仪 压敏型过电压保护装置测试仪 避雷器泄露电流测试仪 发电机灭磁过压保护测试装置 灭磁过电压保护器交直流参数测试仪 过压灭磁保护器特性测试仪

<曲靖>天正华意电气设备有限公司 灭磁过压直流氧化锌特性测试仪曲靖

曲靖非线性电阻测试仪目前，发电厂、变电站的直流电源系统基本上都能按照相关标准进行设计，保证2-4个级差，但现场运行的直流断路器级差配合是否满足选择性保护的要求，检修维护人员因不具备相应的测试手段和工具，无法进行试验验证，这就给电力系统留下隐患，为此我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的直流电源保护级差配合测试仪，以方便运行维护部门对直流保护电器级差配合进行校验，提高直流系统运行的可靠性，保证电网可靠运行。本测试仪适用电压等级DC110V、DC220V的直流电源系统适用。二、功能特点及技术参数1、功能特点整个系统分上位机显示、控制和下位机执行、保护两部分。采用集中控制的方式，提高系统的性和便捷性。1、采用100M数据采集卡，VC开发平台，采样速率高，准确可靠。2、计算机控制，全汉化图形界面，操作简单，使用方便。3、具有小电流预估和短路校验两种工作模式。4、纯大功率电阻负载，线性度好，精度高，输出调节采用了大功率开关管以实现无触点调节。5、可存储大量数据（具体视硬盘容量而定），实现电子存档；报表打印输出，历史记录快速查找，方便分析。 2、技术参数1、工作电源：AC220V，50Hz2、电压等级：DC110V/DC220V3、电压精度：±0.5%4、电流精度：±1%5、预估精度：±5%6、延时时间量程：0~1s7、延时调节精度：0.1s8、录波分辨率：12位9、装置外形尺寸：185*427*380mm3、使用要求及外观说明3.1 现场条件1）具有固定或移动配电盘，配电盘设有单相220V交流输出，输出功率不小于1KW，输入有自动空气开关保护。2）现场具有直流电源系统配套的蓄电池组。3.2对操作人员要求1）带手套、佩戴防护眼镜；2）携带常用五金工具和万用表。3.3短路测试及注意事项1）测试流程

曲靖非线性电阻测试仪由于消谐器电阻具有非线性，在测量时电压和电流的波形会发生畸变，不再是传统的正弦波信号，因此不能采用测量普通正弦波的方法进行测量，需要针对消谐器电压、电流真有效值和峰值进行准确测量，通过对比电压、电流的峰值/√2的数值来判断发生谐振时电路中电压、电流的畸变程度，以便准确分析消谐器电阻的非线性特性，对消谐器产品的合格性进行判定。本测试仪器满足对35kV以下电压级：a）并联限压间隙碳化硅消谐器；b）无并联限压间隙碳化硅消谐器的例行试验和交接试验性能参数检测。能实现自动检测消谐器在电流峰值为0.3mA、0.5mA、1mA、3mA、5mA、10mA时相对应的电压有效值，并能自动绘制出消谐器伏安特性曲线图；测量出直流电流1mA、3mA、5mA下的直流电压，计算非线性系数α是否满足标准规范和铭牌参数。仪器采用高能锂电池供电，便于携带至现场方便使用，采用7寸高度亮彩色液晶屏，交流和直流测量及输出方式一键切换，具有测量精度高、性能稳定、等特点，即能用于消谐器电气性能参数检测，仪器将交/直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。二、仪器技术依据的标准：GB/T50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》 GB/T20840.3 《互感器 第3部分：电磁式电压互感器的补充技术要求》DL/T2045-2019《中性点不接地系统铁磁谐振防治技术导则》T/CEC 187-2018《电磁式电压互感器用非线性电阻性消谐器技术规范》便携式耐压测试仪 氧化锌避雷器检测仪 氧化锌避雷器测试仪 工频过电压保护试验装置 工频过电压保护试验仪 氧化锌避雷器直流特性测试仪 氧化锌避雷器阀片特性测试仪 直流保护电器级差配合测试仪 灭磁过电压保护测试仪 消谐电阻器参数测试仪 消谐电阻器测试仪 消谐测试仪

<曲靖>天正华意电气设备有限公司 灭磁过压直流氧化锌特性测试仪曲靖

曲靖非线性电阻测试仪注意事项 1、在测试过程中及测试结束高压端未放完电的情况下严禁接触高压输出线或拉杆线，否则可能会造成事故。 2、当仪器使用一段时间后或长时间不用都会造成电池电量不足，需要重新对仪器电池进行充电。充电时插上配套充电器，此时充电器上指示灯变为红灯，开始对仪器电池进行充电。当充电指示灯变为绿灯时说明电池充电完成，这时可以拔掉充电器。为保证电池使用寿命，请每月至少为电池充电一次。请使用随仪器配备的专用充电器，避免参数不匹配造成的损坏。 由于锂电池特性，在严重亏电时仍不充电，会造成电池不可逆的损坏，请使用者及时充电，如果由于严重亏电造成的电池损坏，属于人为原因，本公司不负责免费更换（收取成本费）。 避雷器泄露电流测试仪 发电机灭磁过压保护测试装置 灭磁过电压保护器交直流参数测试仪 过压灭磁保护器特性测试仪 灭磁过压直流氧化锌特性测试仪 氧化锌避雷器直流参数测试仪 全自动避雷器泄露电流表校验仪 消谐电阻器特性参数测试仪 氧化锌避雷器直流参数测试仪 氧化锌非线性电阻测试仪 氧化锌阀片检测仪 水电站励磁非线性电阻测试仪 压敏过电压保护装置测试仪 压敏式过电压保护装置测试仪 压敏式过电压保护测试仪 压敏式过电压保护器测试仪

<曲靖>天正华意电气设备有限公司
灭磁过压直流氧化锌特性测试仪曲靖 <曲靖>天正华意电气设备有限公司

曲靖非线性电阻测试仪操作说明操作前将仪器平放（打开背板地脚支架）或竖放于稳固平台之上，操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！检查电压调节旋钮，确保电源启动前旋钮位于“0”位置，确保测试装置与被测样品的电路连接准确接线牢固，确保不会发生开路或短路。然后打开测试装置电源开关，电源指示灯亮起。屏幕显示本司logo，等待系统软件加载。系统成功启动后，默认先进入耐压试验程序。耐压试验程序和过电压试验程序之间可以自由切换（分别各自界面上的特定控制按钮），单机界面上的“退出”命令，将离开程序回到系统桌面，双击桌面上的“我的设备”类似于PC机的“我的电脑”，进入后选择“NandFlash”，里面可以看到本应用程序和其它几个运行必备文件。里面若有测试生成的图形文件，可以通过U盘进行剪切拷走。测试的显示屏幕为8吋LCD彩色屏，外表附有电阻触控屏。若有因颠簸造成触控不，可以在USB口插入随机附赠的鼠标自行修正。在桌面左上角的“我的设备”图标上双击鼠标左键，依次鼠标左键双击“控制面板”-“笔针”。在笔针属性对话框中选择“校准”选项卡，单击“再校准“命令按钮。

<曲靖>天正华意电气设备有限公司
<曲靖>天正华意电气设备有限公司 灭磁过压直流氧化锌特性测试仪曲靖
<曲靖>天正华意电气设备有限公司 灭磁过压直流氧化锌特性测试仪曲靖

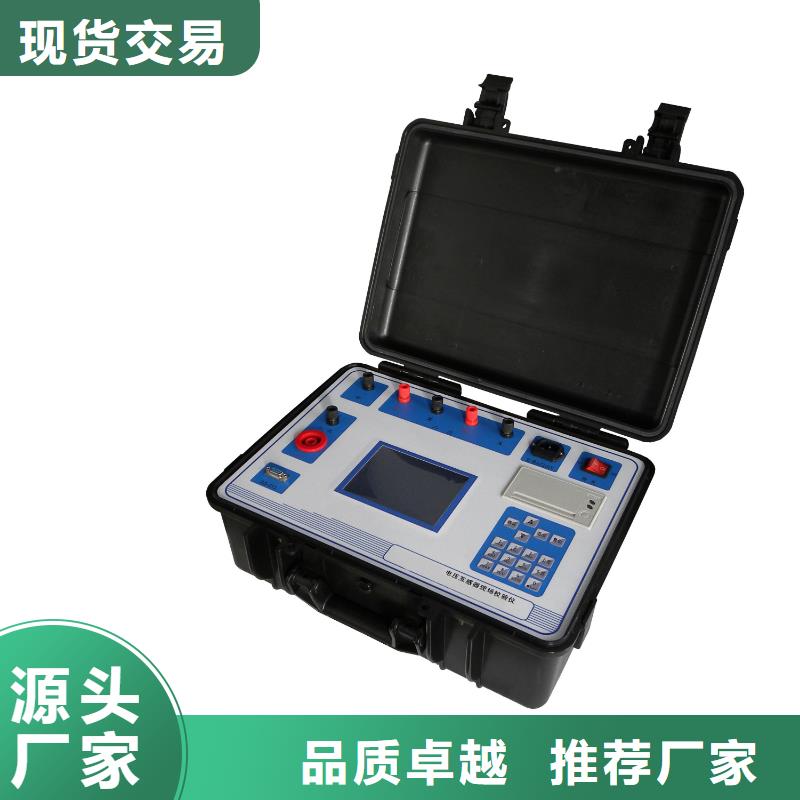

曲靖非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录

<曲靖>天正华意电气设备有限公司 灭磁过压直流氧化锌特性测试仪曲靖

曲靖非线性电阻测试仪投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723过电器保护测试仪避雷器测试仪器工频放电电压的测试工频放电电压的测试仪工频放电电压的测试装置过电压保护器试仪过电压保护器检测仪灭磁过电压测试仪灭磁和转子过电压保护试验励磁系统的灭磁及过电压性能测试

<曲靖>天正华意电气设备有限公司 灭磁过压直流氧化锌特性测试仪曲靖

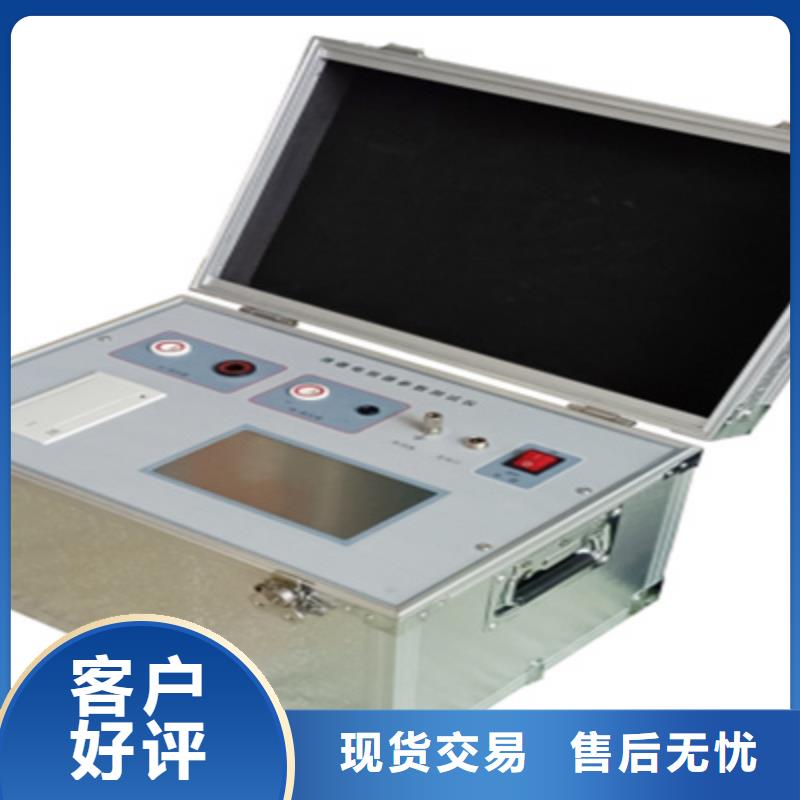

曲靖非线性电阻测试仪警告！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果； 压敏型过电压保护装置测试仪 灭磁电阻测试仪 发电机灭磁过压测试仪 发电机灭磁过压保护装置测试仪 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 过电压保护器氧化锌避雷器测试仪 过电压保护器避雷器综合测试仪 过电压保护器避雷器测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 开关柜耐压试验装置

<曲靖>天正华意电气设备有限公司

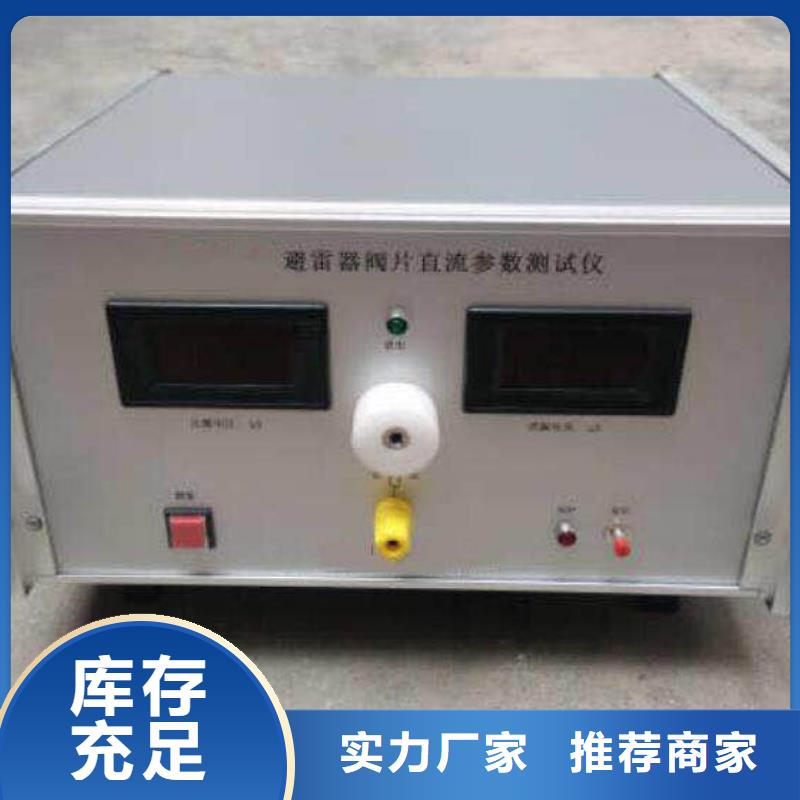

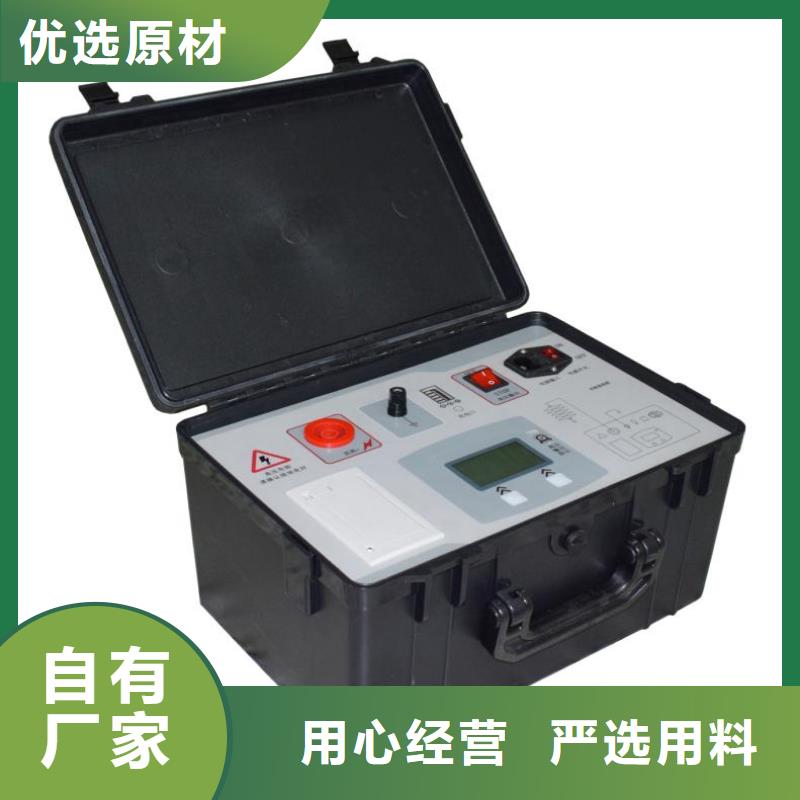

曲靖非线性电阻测试仪本产品是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器及大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10mA的V-A特性试验，测量无间隙氧化锌避雷器(U1mA和0.75 U1mA下直流泄漏电流)或氧化锌非线性电阻ZnO阀片（U10mA和0.5U10mA下的泄漏电流）的专用仪器。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。产品符合以下标准相关要求《GB／T16927.1—2011高电压试验技术第1部分一般定义及试验要求》《DL/T474.2-2006现场绝缘试验实施导则直流高电压试验》《GB11032-2010-交流无间隙金属氧化物避雷器》《DL474.5—92现场绝缘试验实施导则—避雷器试验》《DLT489-2006大中型水轮发电机静止整流励磁系统及装置试验规程》2性能特点2.1.仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.2.仪器内置大容量可充电高能锂电池组供电，可连续使用8小时以上，能满足各类试验现场。2.3.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光报警提示，对现场使用人员有良好的提示作用。2.4.仪器主机内置32位高速处理器，具有强大的数据处理能力，高速热敏打印机可即时打印测试报告。2.5.全中文液晶显示，人机界面良好，操作简单直观。

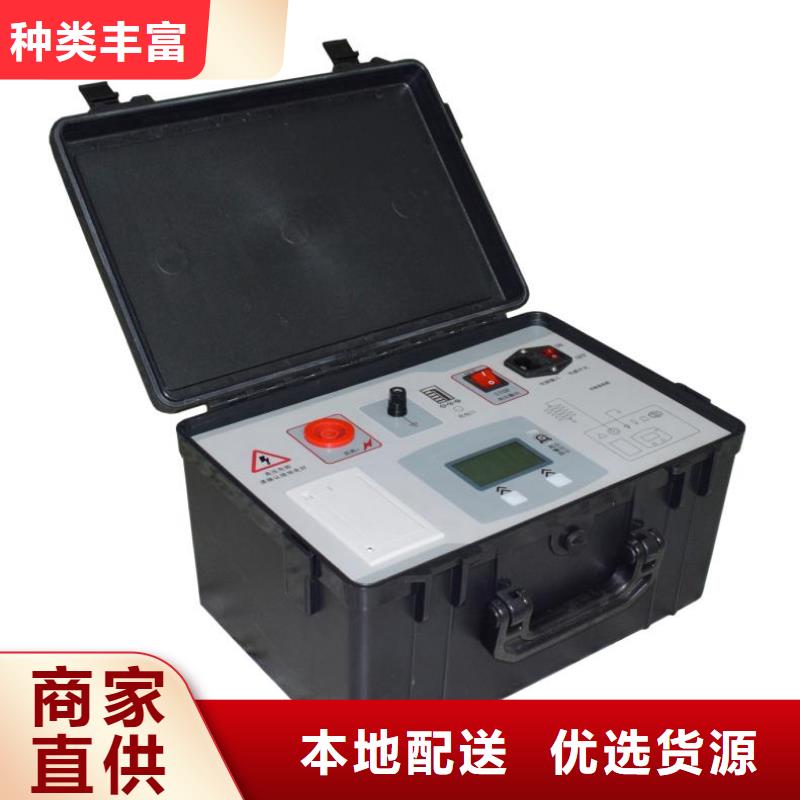

曲靖非线性电阻测试仪感谢客户购置和使用青岛天正华意电气设备有限公司的产品，为保证用户的人身和被测设备、正确的使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。本说明书仅适用于TH-GII型灭磁过电压测试装置。说明书中包含了使用须知、工作原理、技术指标和产品的使用操作方法等一系列内容。在编写过程中我们尽力做到内容的性和准确性，如果用户在使用过程中有疑问，或者发现有不足或错误之处，欢迎直接联系本公司。二、使用须知灭磁过电压测试装置为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请严格遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫，以防高压电击造成生命危险！在连接和拆卸被试品时一定要在关机且复位状态电压输出为“0”时。2）仪器必须可靠接地！测试时仪器接地端与被测物体可靠连接，严禁开路！3）切勿将输出地与交流电源线短路，造成仪器外壳带电；切勿将高压输出端子与地线短路，以免发生意外！4）测试灯或超漏报警灯若有损坏，必须及时更换。检查故障时必须关掉测试装置电源。仪器空载时显示有微小漏电流属正常现象。5）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。6）打开电源开关前要将“电压输出旋钮”调到“0”。7）供电电源为220V、50Hz工频电源。8）测试中和有高压输出时，不得接触被试品。9）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。注意事项：操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行被试品链接或拆卸操作！

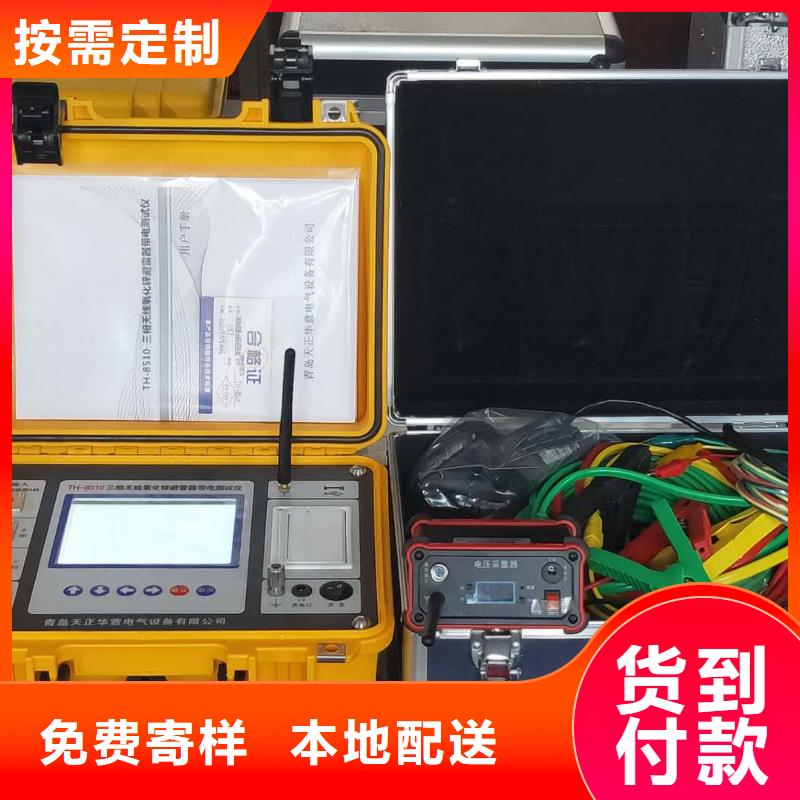

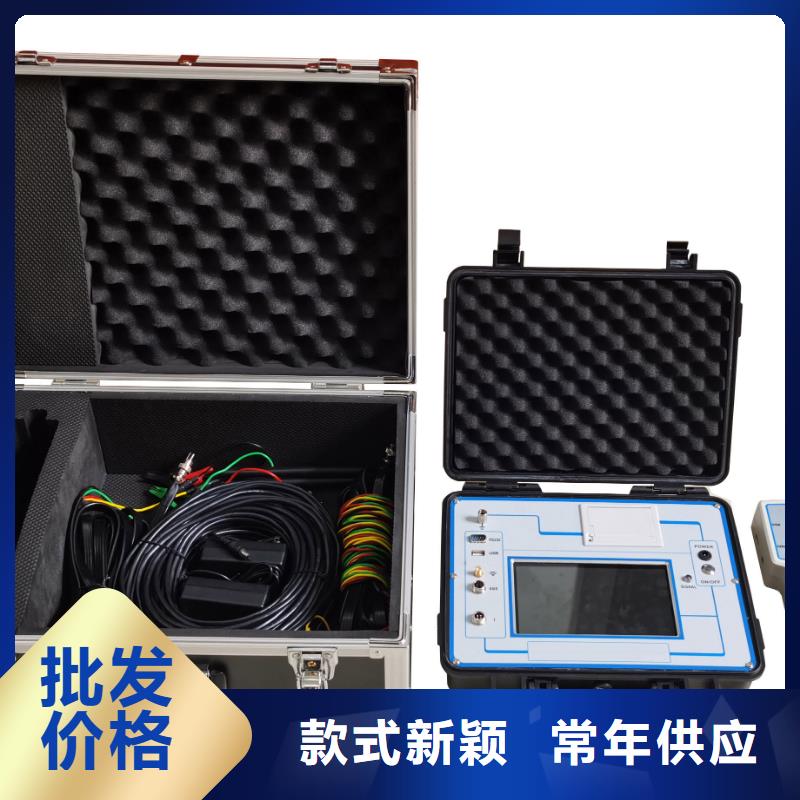

曲靖非线性电阻测试仪氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。仪器操作简单、使用方便，测量全过程由人机界面控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～9次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。二、产品特点1.彩色触摸屏：800×480的7寸高清彩色触摸屏、人机对话。2.无线距离大：兼容无线同步，无线传输信号超过1500米，选配可达到5000米。3.同步方式多：支持485有线同步、无线同步；无电压方式通过软件计算找到电压基准三种同步方式。4.带电停电兼容：适用于避雷器带电、停电或试验室等场所使用。5.大量程采集：电压采集范围0-250V，电流采集0-20mA。6.三相同测：真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。7.可靠：仪器内部只带弱电，电压不超过8.4V；电流、电压传感器完全隔离，可靠。8.电压方式可选：支持取三相或取B相电压基准为电压参考；支持用感应板方式取B相电场强度为电压参考（选配），此功能方便电压取样。9.电流方式可选：可以用线接避雷器计数器两端采样泄漏电流，也可以用电流钳采集避雷器的接地线的泄漏电流（选配）。10.标配边配抗干扰处理：带抗干扰计算功能和角度补偿功能，完全解决三相互相干扰的情况220KV及上电压等级需要。11.内置锂电池：标配内带高能锂离子电池，特别适合无电源场合。12.高速采样：高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。13.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。14.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。15.U盘导出试验数据：配有U盘导出数据功能，导出word文件。16.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以用手机或平板安装APP可以控制、上传、生成word文件。17.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间。18.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。19.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。20.中英切换：可以直接界面切换中英文界面，兼容中外使用场合（选配）。21.携带方便：主机和单元两部分组成，外加防尘、防腐一体机箱，体积小，重量轻，便于携带。22.具有选配功能，标准版本不具备选配功能，客户可根据需求定制。
