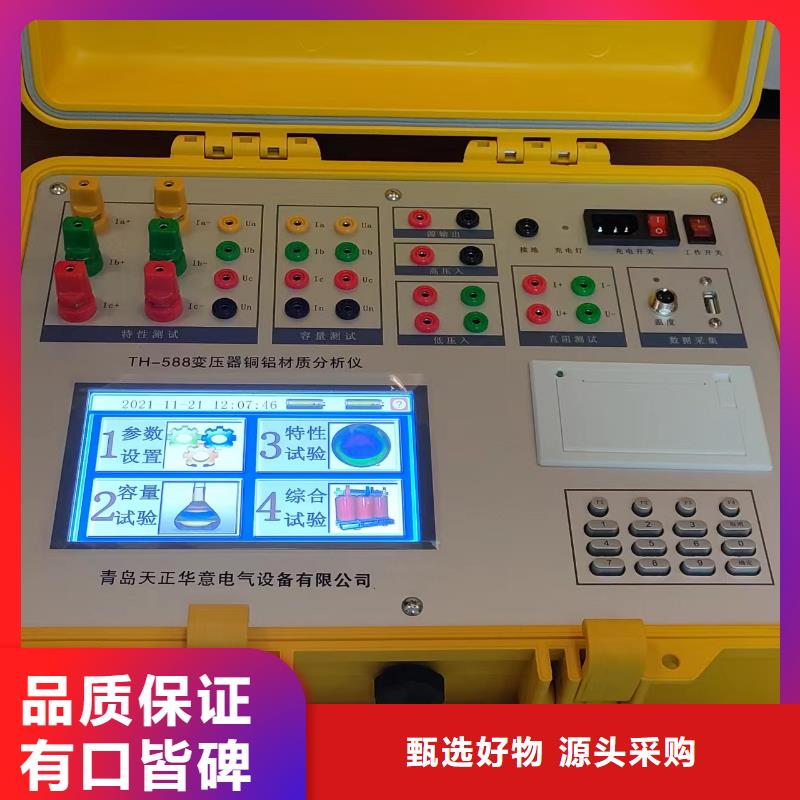

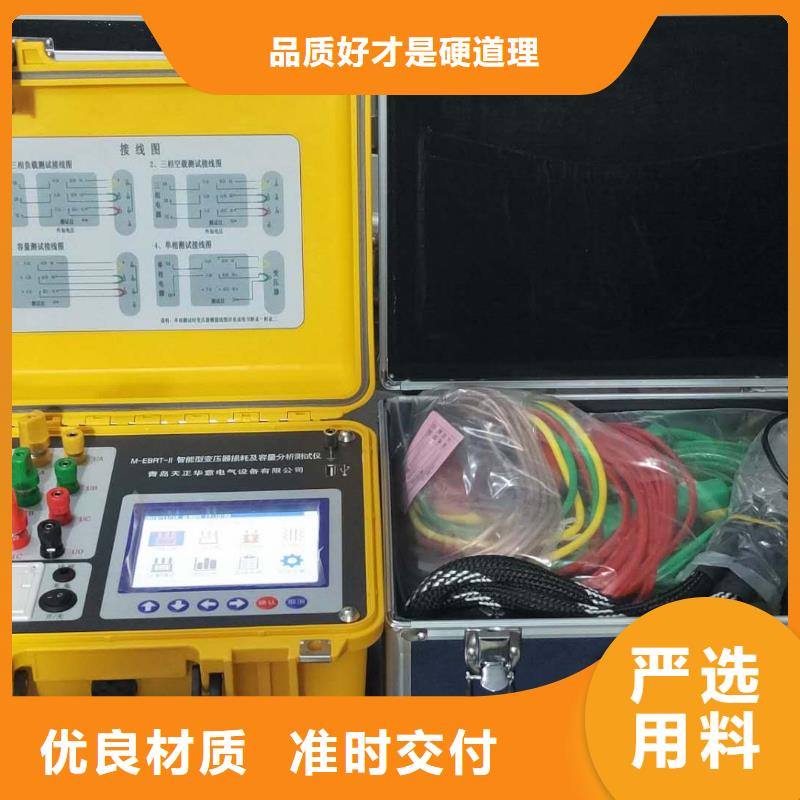

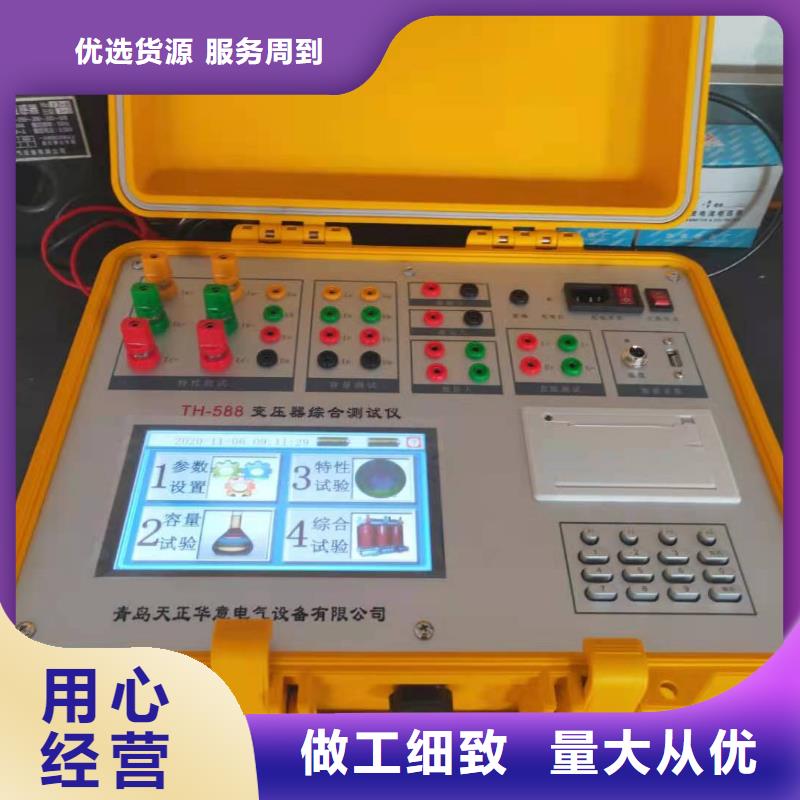

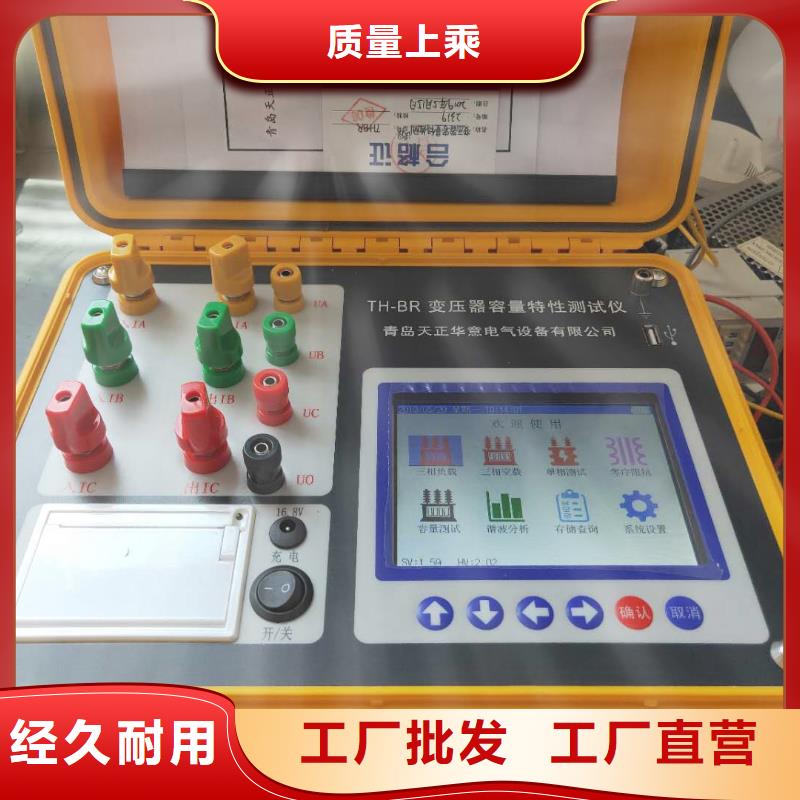

安阳变压器容量特性测试仪容量测试3.1容量参数设置在主菜单界面选定“容量测试”项,进入容量测试前的参数设定界面(图三)。一次电压:进行变压器容量的判定之前,需要正确输入变压器的工作电压,该项为变压器的一次额定电压值。单位为kV。二次电压:进行变压器容量的判定之前,需要正确输入变压器的工作电压,该项为变压器的二次额定电压值。单位为kV。一次电压、二次电压的可输入值不高于500kV,同时如果输入的数值不包括在下列电压等级时,仪器自动将“变压器类型”改变为“其他变压器”。测试“其他变压器”的容量时,需要输入被测变压器的“阻抗电压”,才能进行准确的变压器容量测量。本仪器包含的变压器电压等级包括:10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12项(/前方为变压器的一次额定电压,/后为变压器的二次额定电压)。变压器类型:设定被试变压器的类型。主要设定有“SJ(73)配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。其中,“其他变压器”的概念是指,所测变压器的额定电压未在上表所列出的电压等级范围之内的变压器、非配电变压器的特种变压器等等变压器。当选用“S7.S9(及以上)配变”项时,容量测试完毕后,系统将根据测得的被试品的负载损耗,来推定被试变压器究竟属于哪一种类型的变压器,以供工作人员参考。另外S9(11)配变与S9(11)电变的不同,请参考国标《JB/T 3837-2010变压器类产品型号编制方法》的规定。阻抗电压:当测试“其他变压器”时,输入准确地阻抗电压,才能进行准确地容量测量。可以直接用数字键输入数据。当测试“其他变压器”以外的其他变压器时,该项将根据额定电压和变压器类型显示国标阻抗电压。一般情况下该项值无需修改,即可进行正常的容量测试。只有当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时,则建议改变其值,使其更接近铭牌所标注的“阻抗电压”值,将更有助于变压器容量的测试。
<安阳>天正华意电气设备有限公司 绝缘子等值盐密度测试仪安阳销售
安阳变压器容量特性测试仪三相空载正确设置了特性参数后,再进行三相空载的测试功能。图十六 三相空载接线图a)对于电压或者电流超过仪器量程的,要经过PT或CT来测量变压器的空载损耗,在参数设置界面正确设置PT变比以及CT变比值。b)接线无误后,在低压侧施加额定电压值,比如低压侧电压为0.4KV,则接通三相可调交流电源到400V左右,点击‘开始测试’,或者直接按外部按键‘确认’按键开始测试,待数值稳定后再次点击界面按键,或者直接按外部按键‘确认’按键,测试仪可自动计算出实际的空载损耗数据。 c)三线空载屏分别显示出当前各相的实际电压、电流、功率,以及校正后的空载电流百分比Io%、校正后的空载损耗(非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值)。 图十七 三相空载结果图4.4.3 单相短路a)为确保仪器测量数据的准确度,变压器的A、B、C各相做单相短路试验时,施加于测试电路的电流必须大于50%额定电流。b)正确设置了特性参数后,再进行单相短路的测试功能c)在参数设置界面中,正确设置测试的变压器容量,额定高压、额定低压,按铭牌所标值输入。d)测量步骤步,黄色测试钳子夹在变压器高压侧的A相接线柱,红色测试钳子夹在变压器高压侧的B相接线柱;测试钳得粗细线,按接线示意图联接(粗线接电流,细线接电压)。接线无误后,接通单相交流电源,施加于测试电路的电流必须大于50%额定电流。点击‘开始测试’,或者直接按外部按键‘确认’按键开始测试,待数值稳定后按‘A相测试’键此时完成A相测试。第二步,黄色测试钳子夹在变压器高压侧的B相接线柱,红色测试钳子夹在变压器高压侧的C相接线柱;接通单相交流电源,待数值稳定后按‘B相测试’键此时完成B相测试。第三步,黄色测试钳子夹在变压器高压侧的C相接线柱,红色测试钳子夹在变压器高压侧的A相接线柱;接通单相交流电源,待数值稳定后按‘C相测试’键此时完成C相测试。e)测试完毕显示出当前各相的实际电压、电流、功率,校正后的短路电压百分比Uk%即阻抗电压、测试负载损耗以及校正后的负载损耗(非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值)。
<安阳>天正华意电气设备有限公司 绝缘子等值盐密度测试仪安阳销售
安阳变压器容量特性测试仪图 七 容量实验可以在液晶屏上直接触摸相应图片部分,也可以按动外部键盘对应的数字进入到相应的子菜单。4.3.1 容量测试正确设置了容量参数后,再进行容量的测试功能。试验步:按照提示的接线图接线,对于250KVA以上的变压器,要使用相应规格的短路线。图八 容量测试接线试验第二步:接好试验线后,对测试方式进行选择,测试仪默认为对变压器施加信号的单一容量法测试,如需进行直阻数据的综合测试,测试方式的选择可以用触摸功能在彩色液晶上修改,也可以使用外部按键“F3”进行修改;接线及测试方式检查无误既可试验,使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击,使用外部按键时按‘确认’按键,‘开始测试’按钮转换成‘测试中..’按钮,同时仪器发出滴滴的声响提示正在进行测试,测试完毕自动结束。如果确认数据稳定也可以人工结束,同样使用触摸功能可以在彩色液晶上的‘测试中’按钮区域直接点击,使用外部按键时按‘确认’按键,结束测试,测试仪自动给出测试的结果。如果采集数据出现问题,测试仪提示"采集失败,请检查接线!"。试验第三步:测试完毕出现容量测试判别结果,包括:当前测试条件下实测的短路损耗(负载损耗)数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、变压器的实测阻抗;如果在判定容量显示为“No type”说明实测容量值在两相临容量之间,无法归档;如果显示屏提示“负载损耗异常,请用有源负载测试”,则返回主菜单,使用“有源负载”项目进行测试以效验容量测试的结果。试验结果参见图九;图九 容量测试结果试验第四步:测试结果的保存和打印。如使用触摸功能可以在彩色液晶上的‘F1 保存’按钮区域直接点击,使用外部按键时按‘F1’按键,测试仪即可把测试的结果进行保存。在‘结果查询’子菜单可以查询到保存的记录。
<安阳>天正华意电气设备有限公司 绝缘子等值盐密度测试仪安阳销售
安阳变压器容量特性测试仪液晶界面液晶显示界面主要有十一屏,包括主菜单和十个功能界面,下面分别加以详细介绍。1、主菜单界面仪器开机即进入主菜单,界面如图3所示:图3、主菜单界面主菜单共有十个可选项,分别为:容量测试、参数设置、有源负载、单相空载、三相空载、单相变测试、三相短路、结果查询、电气参数、谐波分析。当光标指向哪一个功能选项时,哪个选项就变为反色显示,可见图四界面中选中项为‘容量测试’功能,按上下左右键可改变光标指向的选项。此时,按‘’确定键进入选中的功能显示屏。下端为提示行,显示当前的日期时间、内部电池的电压幅值和剩余电量百分比,从而可以及时掌握仪器的电池电量情况,了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。各功能选项的用途分别为:?容量测试:用来测量变压器的容量值。?参数设置:用来对变压器空负载试验的必要的参数进行设置。?有源负载:用仪器内部电源来进行变压器的短路试验,无需其他辅助设备。?单相空载:使用单相电源进行三相变压器的空载试验;在现场三相电源一般不容易满足要求,我公司独创了一种单相电源对三相变压器进行空载试验的方法。针对Y/Yn0的配电变压器,只需要单相市电(交流220V)即可进行空载试验。?三相空载:使用外接的三相电源进行变压器的空载试验。?单相变测试:外接电源测试单相变压器的空负载、三相变的零序阻抗。?三相短路:使用外接的三相电源进行变压器的短路试验。?结果查询:查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机,方便用户进行测试结果的管理。?电气参数:用来进行各种电参量的测量,包括:波形显示、矢量分析、实时数据。?谐波分析:用来检测试验电源的谐波含量。

安阳变压器容量特性测试仪特性测试界面“特性测试”,主要是指测试变压器的负载损耗、空载损耗等基本特性数据,如果要完全符合标准的要求,其测试过程几乎全部都要借助外部的调压、升压设备,在操作过程中可能会有高压产生,请务必注意。变压器特性测试的具体接线方式方法在第5章中单独讲解,如果要了解具体接线方法请直接看第5章。4.1 空载损耗测试在特性界面选定“空载测试”项,进入空载测试设置界面(图六)。空载测试是需要外配交流电源(包括升压、调压设备)的测试。4.1.1空载损耗测试参数设置进行空载测试前,需要设定一些必要的参数。一次电压:进行变压器测试之前,需要正确输入变压器的工作电压,该项为变压器的一次额定电压值。单位为kV。图六 空载测试参数设置界面二次电压:进行变压器测试之前,需要正确输入变压器的工作电压,该项为变压器的二次额定电压值。单位为kV。标称容量,即为被试变压器的额定容量;变压器类型:设定被试变压器的类型。主要设定有“SJ(73)配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。联接组别:选择被测变压器的实际联接组别。电压变比,当所测量的电压值超过本仪器本身量程后,用户可以外扩电压互感器,进行量程扩展。此参数为外扩电压互感器的变比值(如:10kV/0.1kV的电压互感器,应输入100)。当未用外扩电压互感器时,请输入1。电流变比,与电压变比的意义相似。当所测电流超过仪器本身量程后,可以外扩电流互感器,来进行量程扩展,该参数为外扩电流互感器的变比值(如:100A/5A的电压互感器即可输入20)。同样,当未用外扩电流互感器时,请输入1。变压器编号:共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。


安阳变压器容量特性测试仪直阻测试1、仪器的操作者应具备一般电气设备或仪器的使用常识。2、仪表应避免剧烈振动。3、测试完毕后一定要等放电报警声停止后再关闭电源,拆除测试线。4、测量无载调压变压器,一定要等放电指示报警音停止后,切换档位。5、测试过程中,禁止移动测试夹和供电线路。图4.2 变压器直阻测试接线:I+、 I- 输出电流接线柱,I+为输出电流正,I-为输出电流负。V+、V- V+为电压线正端,V-为电压线负端。该界面左栏是变压器直阻的高低压侧直阻的数据,高压侧直阻用RAB、RAC、RBC表示,单位是欧姆,低压侧用rab、rac、rbc表示,单位是毫欧姆,直阻的数据可以是测试得到的数据,可以是人工修改的数据。直阻的修改输入方法可以直接点击屏幕上要修改数据的相应的位置修改。界面右栏是直阻测试时的电流选择当选好电流后,按下确认键开始充电。液晶显示“正在充电”过几秒钟之后,显示“正在测试”这时说明充电完毕,进入测试状态,几秒后,就会显示所测阻值。当选择自动测试时,仪器会根据试品情况自动选择合适的电流进行测试。强调:测试完毕后一定要等放电报警声停止后再拆除测试线以及更换测试相别。4.2.3测量参数变压器外观数据,标有自动采集的部分如果为,分析仪外部连接本公司自主研发的高精度电子卡尺,数据会自动采集并显示在液晶屏幕上,如果都为,则需要人工进行输入,方法同直阻的输入方法,不再赘述。
<安阳>天正华意电气设备有限公司 绝缘子等值盐密度测试仪安阳销售
安阳变压器容量特性测试仪触摸屏使用 触摸屏亮度的调节:在主菜单下,用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单,用触摸方式点按亮度调节可修改液晶屏的亮度,64,小4。如下图所示:触摸屏校准:触摸屏有2种方式进入到校准模式。校准方式1:在开机状态下,如果4秒内快速点击触摸屏的非触控区域超过20次,则进入触摸屏校准模式。步骤如下:(1)4秒内快速点击触摸屏的非触控区域超过20次;(2)蜂鸣器长鸣1秒,听到蜂鸣器叫时停止点击;(3)进入到校准模式,按照十字交叉线的提示点击触摸屏的指定位置校准触摸屏;(4)校准结束,返回进入到校准前的画面;校准方式2:在主菜单下,用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单连续点击3次数字’9’键启动一次触摸屏的校准过程。校准如图所示:6.4. 变压器国标对应表 (0)油变S7.9.11 :JB/T6451-2008《油浸式电力变压器技术参数和要求》 (1)油变S11:JB/T6451-2015《油浸式电力变压器技术参数和要求》 (2)油变S12:JB/T3837-2016《电力变压器损耗水平代号的确定》(3)油变S13:GB20052-2020《电力变压器能效限定值及能效等级》硅钢3级能效 (4)油变S14:JB/T3837-2016《电力变压器损耗水平代号的确定》(5)油变S15:GB20052-2020《电力变压器能效限定值及能效等级》非晶3级能效 (6)油变S16:JB/T3837-2016电力变压器损耗水平代号的确定》(7)油变S20:GB20052-2020《电力变压器能效限定值及能效等级》硅钢2级能效 (8)油变S21:GB20052-2020《电力变压器能效限定值及能效等级》非晶2级能效 (9)油变S22:GB20052-2020《电力变压器能效限定值及能效等级》硅钢1级能效 (10)油变S25:GB20052-2020《电力变压器能效限定值及能效等级》非晶1级能效
<安阳>天正华意电气设备有限公司 绝缘子等值盐密度测试仪安阳销售
安阳变压器容量特性测试仪两瓦特法空载测试两瓦特法空载测试,是指采用三相三线的模式将电源、本仪器、待测试变压器连接起来进行的测试。仪器只要通过采集Pab和Pcb的功率即可进行空载测试。图九-1 两瓦特法空载测试中 图九-2 两瓦特法空载测试结果两瓦特法测试如图九-1、图九-2,同时将显示ab、cb的电压(Uab、Ucb)、电流(Ia、Ic)、有功损耗(Pab、Pcb)等测得电参量。结果项有:校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号。同样,单击“打印”键,即可打印相关数据。单击“保存”即可保存相关数据。做两元件法空载试验时,当输入的电压达到被测变压器的额定电压时,本仪器将自动锁存测试结果。一旦测试结果锁存,就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时,可以通过单击“锁存”键,实现测试数据的锁存。4.1.4 单相电源空载测试该功能除了可以借助外配单相电源来测量单相变压器和三相变压器的单相空载损耗外,还可以在不用退出测量界面的前提下,依次测量三相变压器的各相空载损耗,并终计算出三相变压器的总空载损耗值。“单相电源空载测试”的显示界面分别参见图十-1、图十-2、图十-3、图十-4。当您只测量单相变压器或只测量变压器的某一相时,直接接好测试线(参见后面详细说明),直接进入“单相电源法空载测试”即可进行测试。测试结果(图十-1)主要有:当前实际测得的电压Ua、电流Ia和有功损耗Pa(均按电压、电流变比系数换算后的值)以及进行校正后的空载电流以及校正后的空载损耗(此处的校正均是指非额定电压条件下进行空载损耗测试后空载电流和空载损耗校正到额定电压条件下的标准数值。空载测试中的校正,均为此意,以下不再重复)。当需要保存A相测试结果并继续测量B相时,请按界面提示,首先单击“暂停”键,暂停测试并保存A相测试结果(图十-2),并按接线的说明,正确改变测试线的连接。再单击“继续”键,继续测量B相数据(类似图十-1)。同理,当正确测量出B相数据后,再次暂停并保存B相数据、正确接好C相测试线、再次单击“继续”键继续测试,即可测量C相数据

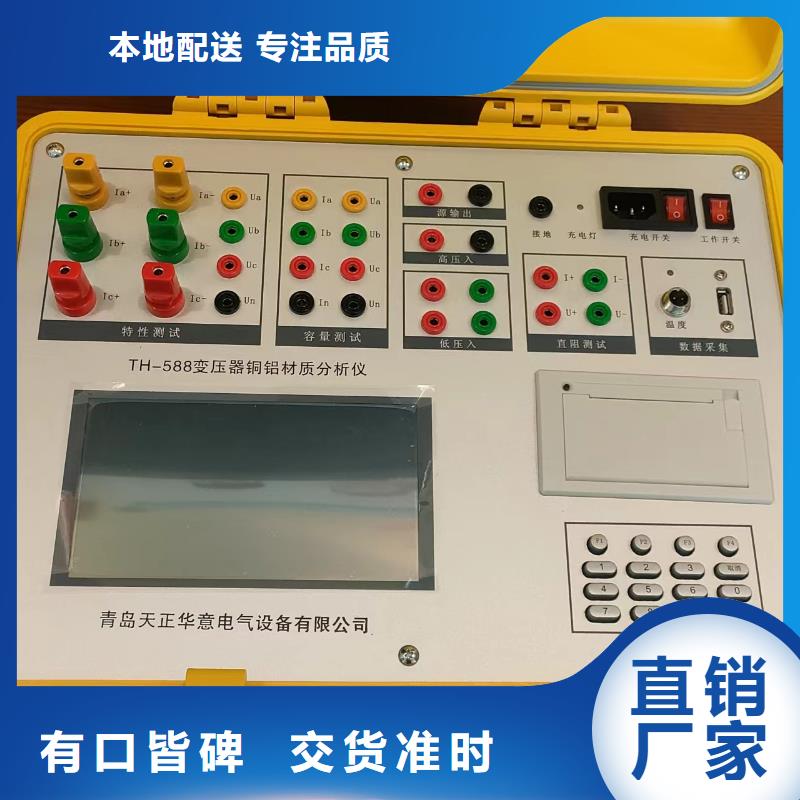

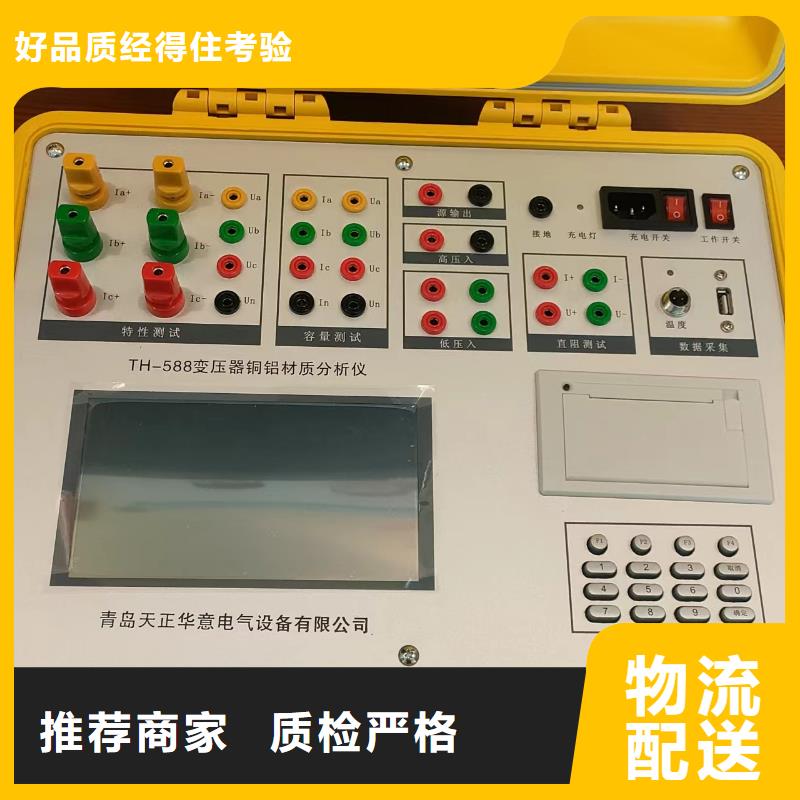

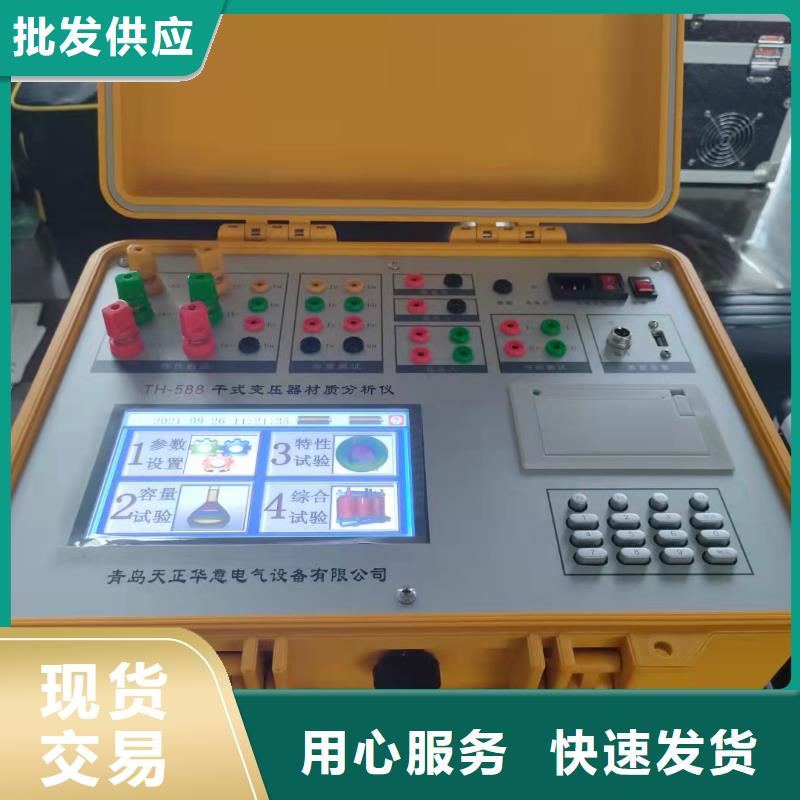

安阳变压器容量特性测试仪综合实验此界面是变压器材质测试的主要结果界面。注意:进行此实验之前要对变压器的所有参数进行测试,包括变压器的容量,变压器的直阻,变压器的外观参数都要进行准确的测试。4.5.1基本概念:本仪器可判断出变压器高低压绕组材质。线圈铜或铝材质的不同,导致变压器容量、体积、质量、匝比、导线截面积、直流电阻、电阻温升曲线等参数均有所变化,这些参数之间又相互影响。对于固定型号与容量的配电变压器,由于国标严格规定了其设计与制造流程,对线圈直流电阻值、损耗等规定了参考值。生产厂家采用铝代铜时,就会在没有明确规定的变压器的某些参数(例如体积)上做文章,例如,为保证铝绕组变压器的直阻、损耗与同型号铜绕组变压器的参数对应,以符合的标准,在变比和铁心相同的情况下,增大铝线圈的截面,这会导致变压器体积增大。有的厂家为使变压器器身及体积变化不太明显,采用减小铝线截面,这将导致绕组直流电阻、损耗增大;或者在保证变比不变的情况下,减少线圈匝数,减小线圈长度,这将导致变压器阻抗电压发生改变,这将会导致变压器容量变化,厂家则利用目前变压器容量的判断仅仅根据变压器阻抗电压百分值推断,且允许有10%误差的规定,适当减小变压器容量。另外,金属的电阻值会随着温度的升高而增大,这主要是因为电阻率与温度间近似地存在线性关系,铜和铝的电阻值随温度的变化情况不一致,因此也可以结合变压器绕组直流电阻温度系数鉴别绕组材质的方法。实际上即使变压器容量相同、线圈采用的材质相同,由于厂家生产工艺、结构等因素的差异,也会导致体积不同。本系统将变压器容量、外观参数、直阻、匝比作为变压器材质检验的重要影响影响因素,将这些数据与数据库参数进行对比,通过大量试验确定影响因子的权重,建立影响变压器线圈材质的概率分布模型,确定变压器绕组的材质分析模型。测试仪采用直流电阻和常规变压器容量测试的“二合一”的方法,通过模糊数据分析方法,进行准确的数据换算正确判断出干式变压器容量的大小;进一步利用直阻数据并综合变压器变比数据、变压器的本体外观数据、实验温度数据等进行大量的优化组合判断,通过综合计算计算出高低压包的材质“铜铝因子”,进而得出变压器材质为铜铝的判断结果。

安阳变压器容量特性测试仪键盘说明键盘共有30个键,分别为:F1~F5,数字0~9、小数点、、存储、查询、退出、设置、切换、自检、帮助。数字键:0~9,在输入参数时做为相应的数字使用。小数点:在输入参数时做为小数点使用。↑、↓、←、→键:上下左右键?在主界面中用来移动光标,使其指向需要进行的项目功能条(功能条反色显示)。?上下键在容量测试屏和参数设置屏中用来移动光标,使其指向需要要更改的参数(包括:容量设置部分的试品编号、当前温度、阻抗电压、高额定电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等)。?上下键在记录浏览功能屏中用来翻阅记录。?左右键在容量测试参数设置功能屏中用来切换可选的项目,如分接档位、联接组别、参比容量,可根据屏幕上方的提示用左右键在这些档位中连续切换,选至需要的数值。键:确定键,在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项(反色显示的功能条),在输入参数时,作用是开始输入和结束输入并使刚键入的数字有效。退出键:返回键,按下此键均直接返回到主菜单;如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键:在容量测试结果下,按存储键可存储当前容量测试结果。查询键:在主菜单下按下查询键,可查询已存储的容量数据。设置键:在主菜单下按下设置,可快速进入参数设置屏。F1~F5键:辅助功能键。F4是打印功能键。切换、自检、帮助、开关键:现为保留按键,无实际用途。
