想了解A系列无动力风帽通风设备产品的更多信息?一部视频,让你轻松get到所有重点!

以下是:A系列无动力风帽通风设备的图文介绍


2025百叶 A系列 无动力 A-ZF-BPS-CK型单侧开式防火止回阀采用侧向开启方式,阀门的开启与闭合与吸油烟机同步,阀门盖板开启时与排气道呈垂直状态,向侧上方排风。阀体闭合时阀门紧贴排气道,阀体不占用排气道通风截面,不影响整个排气系统的通畅性。止回阀采用倾斜式防火结构,发生火情时能强制自行关闭。侧开式防火止逆阀附有安装底板,当阀体需维护保养时,将四周的安装螺丝旋下,阀体即可拆下当止回阀位于吊顶上方时,必须在吊顶设置检修孔,开孔尺寸应大于300x300。A型排气道防串烟、当地防火技术的特点全部由阀体实现,A-ZF-BPS-CK型侧开式止回阀是系统核心部件。应配套使用。在安装止回阀时,排气道上的开洞尺寸为φ170。当排气道有外包墙时,外包墙开孔尺寸为250x250.安装止回阀底板时,底板背后应涂上水泥浆,以提高接口部位的密封性。止回阀用4只M4螺栓固定在安装底板上,阀门的转动轴应处于垂直状态。止回阀安装后,用手轻推开阀门,阀门能自动复位关闭时,产品安装合格。



2025百叶 A系列 无动力为单简排气道系统,有等截面变截面两种形式可供选择。防火止回阀有直排式、当地导流式和贯通式三种。A-ZF-BPS-CK型为直排式,阀片侧开,占用面积小;A-ZF-BPS-CD型为贯通式;A-ZF-BPS-ZT型为导流式,可随吸油烟机的启停,智能控制启闭。采用无动力风帽,提高了排气效果,并具备防雨雪、同城防倒灌功能。A-PWW为同户内毗邻卫生间共用排气道其他特点详见第26~31页。 B系列为L型构件装配式排气道系统:有等截面、当地变截面两种形式可供选择,适用建筑阴角处设置选用。防火止回阀B-ZF-BQ型为变压拔气式,B-ZF-DL型为导流式,具备防气堵、本地防倒灌、防火、同城防积水、附近防失效功能;B-ZF-PF为直排式。采用B-FM-BQ系列变压拔气风帽,自然风作用于射流板,产生拔气效果,并具有防雨雪、同城防倒灌功能。其他特点详见第32~36页

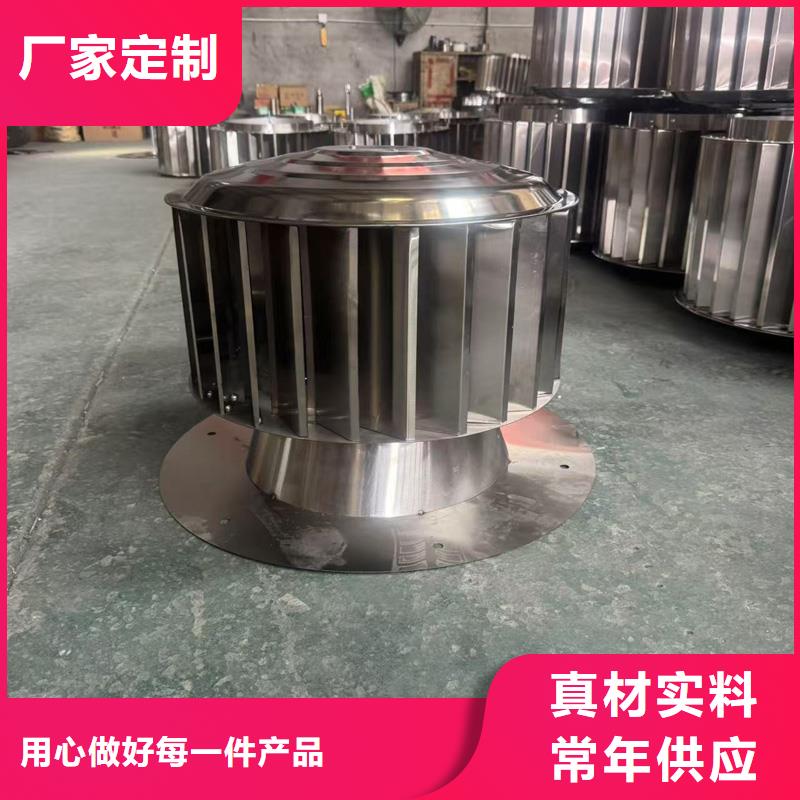

2025百叶 A系列 无动力防风雨帽仅由三个配件组成,具有结构简单,价格低廉的特点,它能很好的避风防雨,而且在室外刮大风时,不管风向如何变化,在烟管内不但不会产生倒灌,而且还会在管道内形成抽力(负压),彻底解决了民用烟筒烟气倒灌的问题。防风雨帽,已是社会上工业场合使用的成熟产品,它主要是安装在各种通气管道终端的出气口上,作用是只允许管道里的气体通过它顺利排出,而不允许室外气流倒灌回管道内,简单的说就是相当于止回阀,只出不进。纵观国内外各种防风雨帽,在使用过程中往往有所限制,这是因为自然界的风向变化无常,真想完全避开是很不容易的。防风雨帽巧妙地在结构上两次采用了流体力学中的“伯努利”原理,有效避免了不同风向的风倒灌回烟筒内



2025百叶 A系列 无动力 排气道系统设计应保证气体顺畅排出,不宜中途转弯或水平布置。当必须转弯时,转弯不得超过两次,两弯道间的水平长度不应大于2m,并应将转弯后的排气道截面尺寸增大。中途转弯的排气道系统如采用集中动力排油烟系统,研参考第25页、附近第89页、本地第90页 6.2.4排气道伸出屋面风帽的出气口高度应有利于废气扩散屋顶风帽的安装高度不应低于相邻建筑砌筑体。排气道的出口设置在上人屋面、本地住户平台上时,应高出屋面或平台地面2m;当周围4m之内有门窗时,应高出门窗上皮0.6m。6.2.5 住宅厨房和卫生间不得共用同一排气道6.2.6 当同一户内毗邻卫生间共用同一排气道时,应选用专用型号,并做好预留洞口,每个卫生间均应安装防火止回阀。6.2.7 燃气热水器的排气管不得接入排气道内。6.2.8其他管线禁止穿越排气道或阻挡进气口。6.2.9商业餐饮的排油烟管道不得接入本图集的排气道内。7 安装要求 7.1选用排气道产品时,生产企业应提供符合 相关检测要求的排气系统检测报告。 7.2排气道安装应在土建结构主体工程完毕之后,装修工程及其他设备管道安装之前进行;防火、同城防串烟、当地防倒灌功能部件应与相应的排气道配套安装和使用;屋顶风帽应在屋面防水层及保温隔热层施工前按照设计要求进行安装。7.3排气道安装前,住宅项目施工单位应按照设计要求,在每层楼板预留安装排气道孔洞,并保证各层楼板预留孔洞尺寸和位置正确且上、当地直对中,否则需进行修改。



宇通通风设备(江川区分公司)拥有一批经验丰富的技术人员。公司是一家专业从事 金属烟囱帽的公司。宇通通风设备(江川区分公司)是以“精准、诚信、专业、”为公司施工和服务理念,公司多年以来一直专注于 金属烟囱帽研究工作,技术力量雄厚、经验丰富。公司以完善到位的专业化技术赢得了省内外项目业主的信赖和好评,公司在坚持技术创新的基础上,狠抓质量管理,不断提高服务水平,实现了公司业务的良性发展。我们热诚欢迎省内外客户及业内人士来我公司考察,参观、指导及技术交流!




点击查看宇通通风设备(江川区分公司)的【产品相册库】以及我们的【产品视频库】
