甘肃庆阳变压器有载开关测试仪示波形纵坐标刻度表示电阻值，我们可以看出该开关动作前测试线等引起的零点电阻为0.8欧姆左右，而开关动作A相接入R1的电阻值为2.5欧，接入R2的电阻约为2.5欧左右。波形的横坐标为时间刻度，我们从图上清楚地判读出开关触头变换的时间，如A相t1≈16.8ms t2≈7.2ms t3≈20ms 其整个切换时间在44ms左右。波形的三项同期性由T0的参数所决定.ＢＣ项以Ａ项为参照,值有正负之分见等号处,等号为正、甘肃庆阳本地负号为负.注意：吊芯后测量的波形将非常平滑，勿须再作平滑处理。对于不吊芯测试（一般现厂均采用这种方式）。我们比较发现，该波形与吊芯后测量的波形（即传统方法测量）相比，在触头变换过程中可看到明显的毛刺，这主要是开关变换过程中触头弹跳时、甘肃庆阳本地变压器线圈中电流引起反电势造成的，这进一步真实地反映出开关在变压器实际运行过程中的状态。这对触头的好坏提供了一个定性的判断，特别是出现明显的断开情况，即波形中某一段阻值大于40欧以上并保持一段时间（如2ms以上），则应视为开关有问题。为了便于观察开关带变压器线圈后的触头变换波形。我们可从“处理”菜单进入“滤波参数”一栏，加大滤波比例后，再进入“参数查阅”屏幕将显示平滑后的波形。（三）、甘肃庆阳本地根据标准分析测试波形，判断开关有何故障1 号：图中的波形无断开点，过度总时间T4＝46在标准的35～50ms之内。开关动作前测试线等引起的电阻T0＝01Ω左右，开关动作接入的电阻值R1＝5Ω，R2＝ 5Ω左右，且两个电阻桥接的过程很清楚。说明开关正常。2号：图中的波形有明显断开点，过度总时间在标准之内。但开关动作接入的电阻值R1＝45Ω以经断开，本仪器测量有效值为42Ω超过就视为断开，而且断开时间达20ms，严重超过标准中偶而断开时间2ms以内的规定。开关以经损坏要检修，如不检修带电操作将造成严重后果。3号：图中的波形有明显断开点，过度总时间在标准之内。开关动作接入的电阻值正常，但两个电阻桥接的过程有5ms的断开时间。可以肯定开关有开路性故障，一定要检修后才能投入使用。

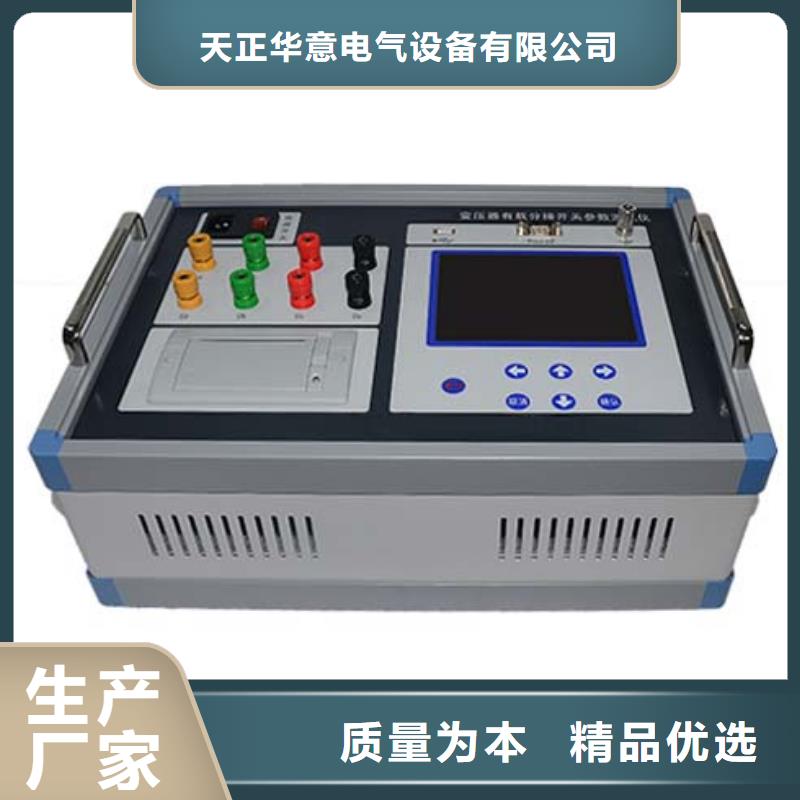

甘肃庆阳变压器有载开关测试仪：在选择自动的时候有些单位不用9A—9B，这个时候要人来选择跳过，方便后面的自动换档。绕 组 方 式： 接线方式（这个决定了电阻的算法，一定要正确）；YO型接线是变压器有中性点的；Y 型接线是变压器没有中性点引出的；△ 型接线 在测试的时候要严格按照屏幕显示的接线，（A→C B→C)测试一组完成，把变压器有载开关返回刚才测试的档位（不加测试电流），再测试另外一组(A→B C→B)(光标要点黑)，后面三相的结果都显示在一屏，可以显示三相同期性。充 电 电 流：0.2A 10Ω～100Ω1A 1Ω～20Ω1A 0Ω～ 4Ω触 发 电 阻：在选择0.2A的时候不用选择，仪器内部有默认值。在选择1A电流时要根据现场有载开关过渡电阻值来变换一般 1Ω～20Ω 这个时候用500mΩ（仪器内部默认值）0Ω～ 4Ω 这个时候用300mΩ让显示的波形更加完整。④点击“确认”进入等电阻值显示稳定后（换流变压器充电时间要长些）。⑤点击“开始测试”进入在选择了自动切换档位后 现在“开始测试”变换为“继续测试” 等这个档位测试结束，可以点击“继续测试”出现上面的界面。不用来回的设置参数和充电。
天正华意电气设备(庆阳市分公司)视客户为朋友，诚信相待，精诚奉献。我们坚信：锲而不舍的努力是企业成功的关键，不断满足消费者的需求是企业生存的基础，而 高压开关特性测试仪校准装置产品质量是企业的生命。多年来，公司以坚实的质量体系为保障，以可靠的 高压开关特性测试仪校准装置产品为载体，凭借诚挚的公司信誉，热忱的服务，向广大客户传达了“优质材料，优惠价格，优良服务” 的三优标准服务，赢得了广大客户的真诚厚爱。
甘肃庆阳变压器有载开关测试仪、甘肃庆阳操作指南面板端子说明a、甘肃庆阳变比校准部分标准面板右边A、甘肃庆阳X、甘肃庆阳Ao、甘肃庆阳Xo、甘肃庆阳0-200V、甘肃庆阳Xo接线端子，其中A、甘肃庆阳X 与Ao、甘肃庆阳Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。0-200V、甘肃庆阳Xo端子为设定比率次级电压信号输出端。 进入变比功能后可以选择采用二次电压输入还是变比输入采用输入二次电压方式 点击二次电压，会出现一个键盘输入，在键盘里输入二次电压值，值是200多只能输入5位小数。如11.11111V设备会自动计算出此时实际变比，并显示出来。同样采用变比值输入采用输入二次电压方式 点击输入变比，会出现一个键盘输入，在键盘里输入变比值，小值是1设备会自动计算出此时实际的二次电压，并显示出来。b、甘肃庆阳组别校准部分标准面板左边A、甘肃庆阳B、甘肃庆阳C、甘肃庆阳a、甘肃庆阳b、甘肃庆阳c接线端子，分别三相变压器初级绕组和次级绕组接线端。在此选择组别在此选择是常规组别还是Z形组别选择常规组别后左边变比选择是组别接法里可以选择三种不同的变比。当变比选定后，再可以自由的选择右边的组别方式，此时会在实际变比里显示装置里标准器因为接线方式不同，一次和二次的实际变比值选择Z形组别后左边变比选择是组别接法里可以选择三种不同的变比。当变比选定后，再可以自由的选择右边的组别方式，此时会在实际变比里显示装置里标准器因为接线方式不同，一次和二次的实际变比值四、甘肃庆阳 注意事项1、甘肃庆阳设备使用时，先根据需要查表，开关设置出需要的联结组别，再用仪器加压进行校准，在校准过程中不能更换连接导线和改变开关置数。2、甘肃庆阳变比校准时，输入电压不大于240V，组别校验时输入电压不大与250V。3、甘肃庆阳请不要自行对本设备进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。五、甘肃庆阳附件1、甘肃庆阳 变比组别测试仪检定装置
