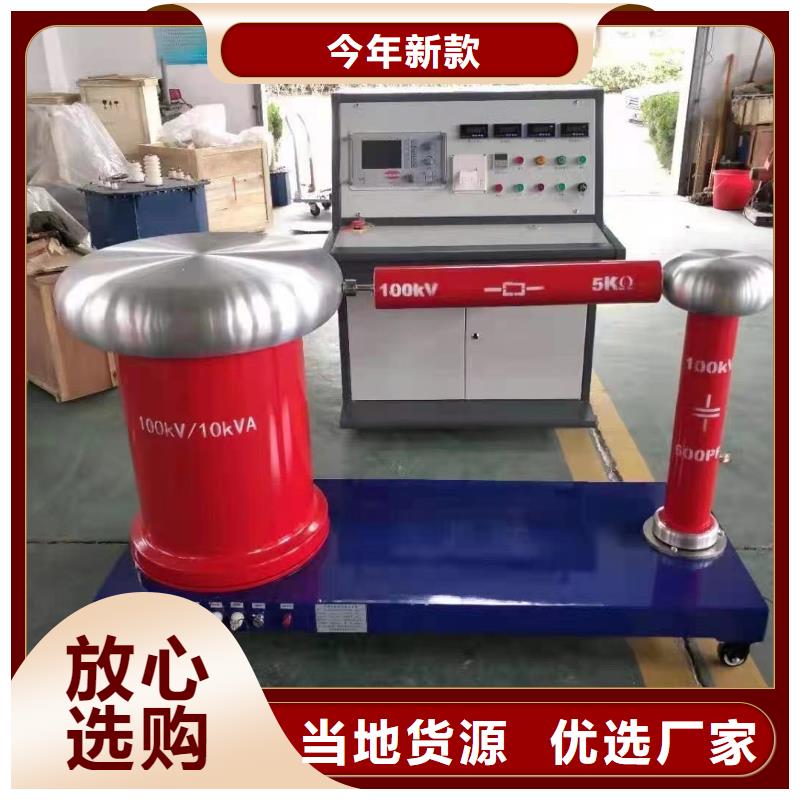

工频高压局放试验装置校正脉冲发生器 用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，它体积小，重量轻，便于携带，同步方便，适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位：5 PC、10 PC、20 PC 、50PC极性：正负交替重复频率：1.2KHz频率变化范围： ＞±100Hz脉冲上升沿时间：　100us注入电容：10PF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）、输入单元使用说明1、概述：输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗，本输入单元能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值：参照JF-2007多通道局部放电检测仪3、检测阻抗的选择：适当的选择输入单元可获得较佳的检测灵敏度，检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是：从输入单元初级电感两端上向主回路看过去所具有的电容量（通常为试品电容与耦合电容的串联值,即试品电容与耦合电容的积除以它们的和），使其落在输入单元铭牌上所标调谐电容范围的中间值附近，这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根，选择接近这个值的输入单元可得到的灵敏度。

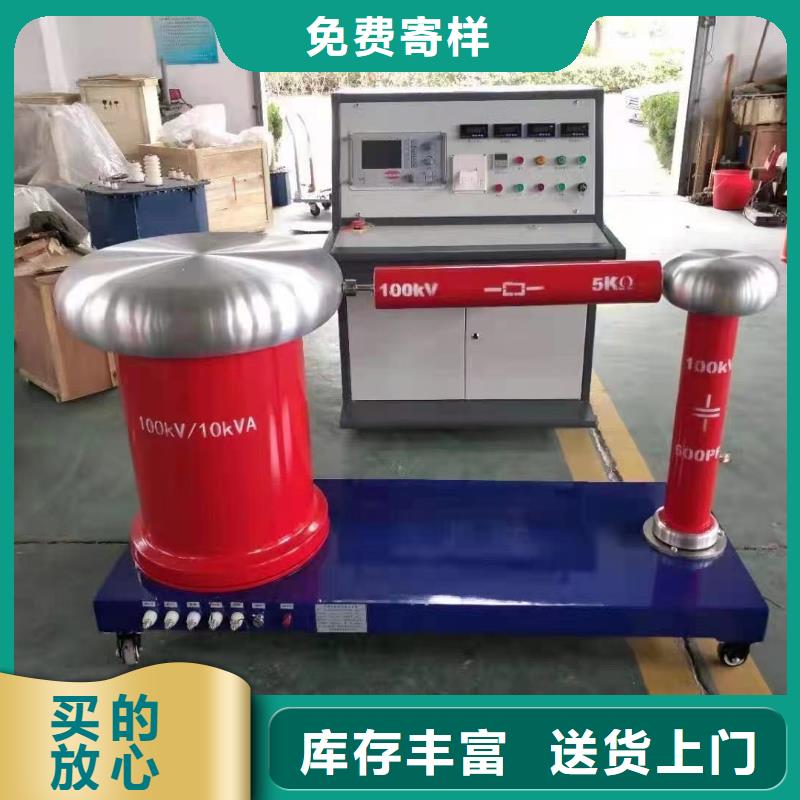

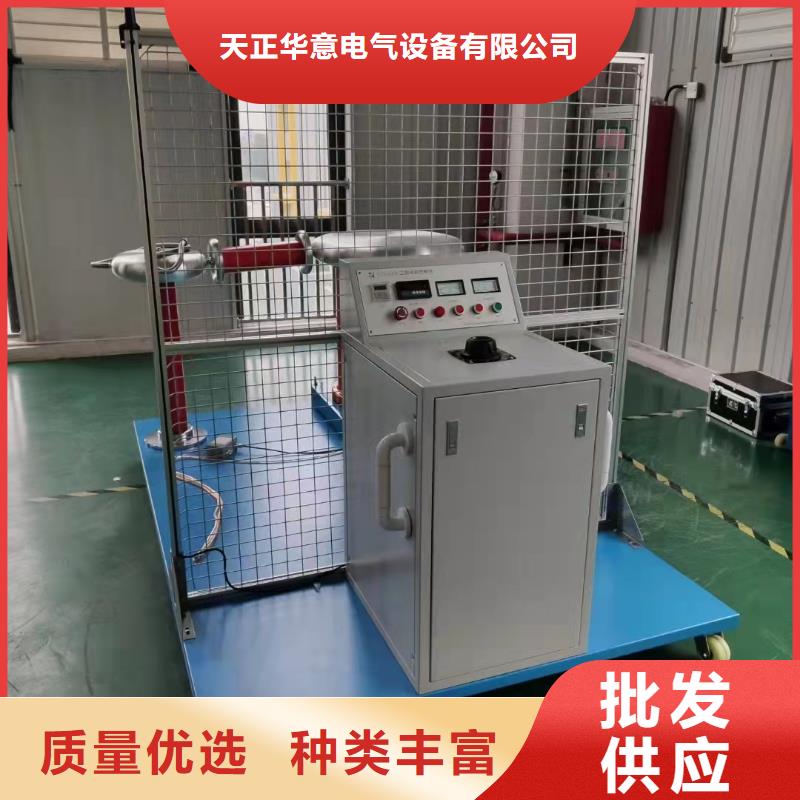

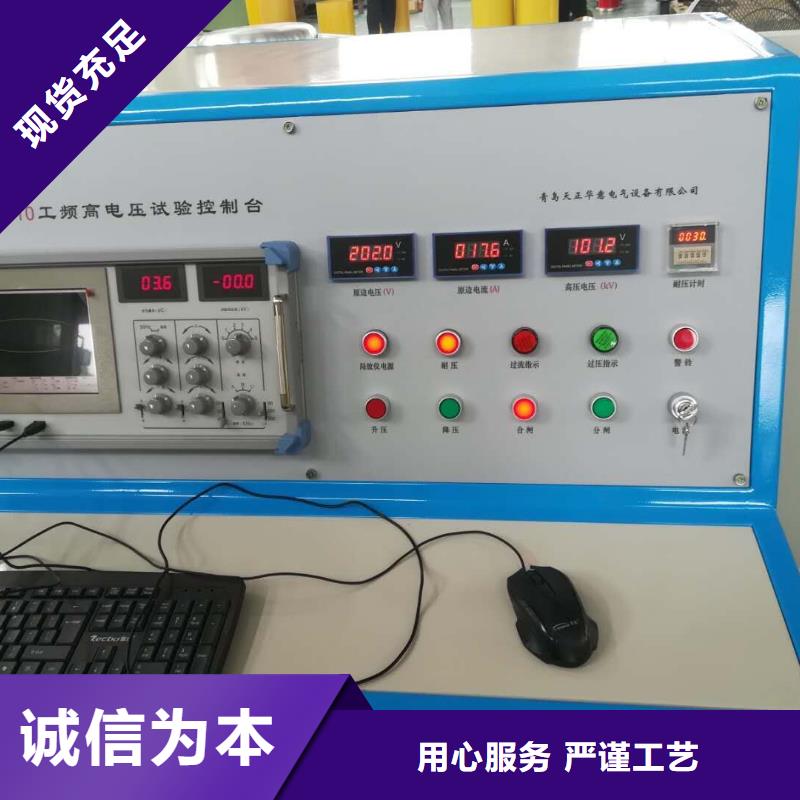

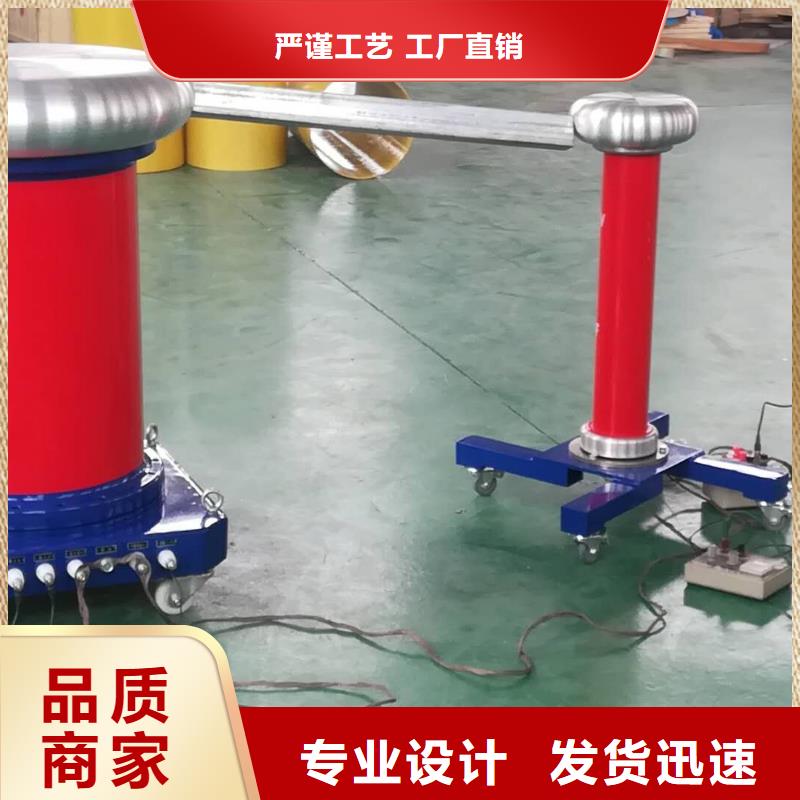

工频高压局放试验装置 椭圆扫描时基：（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。（2）旋转：以30°为一档旋转，调整观察角度。（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率20dB。（4）正负脉冲响应不对称性±100Hz脉冲上升沿时间：100us注入电容：10PF，100PF电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V八、15KVA三倍频电源变压器输入电压：三相380 V， 50 Hz输出电压： 0 ～ 250 V， 150 Hz输入电流： 22.8 A输出电流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA负载特性：阻性、感性、容性均可调压方式：单相、电动调压允许运行时间：0.5h冷却方式：干式自冷试验控制台1.1、JFE-2003液晶型局部放电检测仪部分本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。产品特点：?局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。?操作与传统的模拟式局部放电测试仪器完全相同，简单易学。?自由选择椭圆、直线、正弦显示方式?采用数字开窗技术，可避免干扰对测量的影响。?任意相位开窗，单窗、双窗任选，椭圆150度旋转。?可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。?可对当前放电图谱进行保存，实现测试结果的可追溯性。
