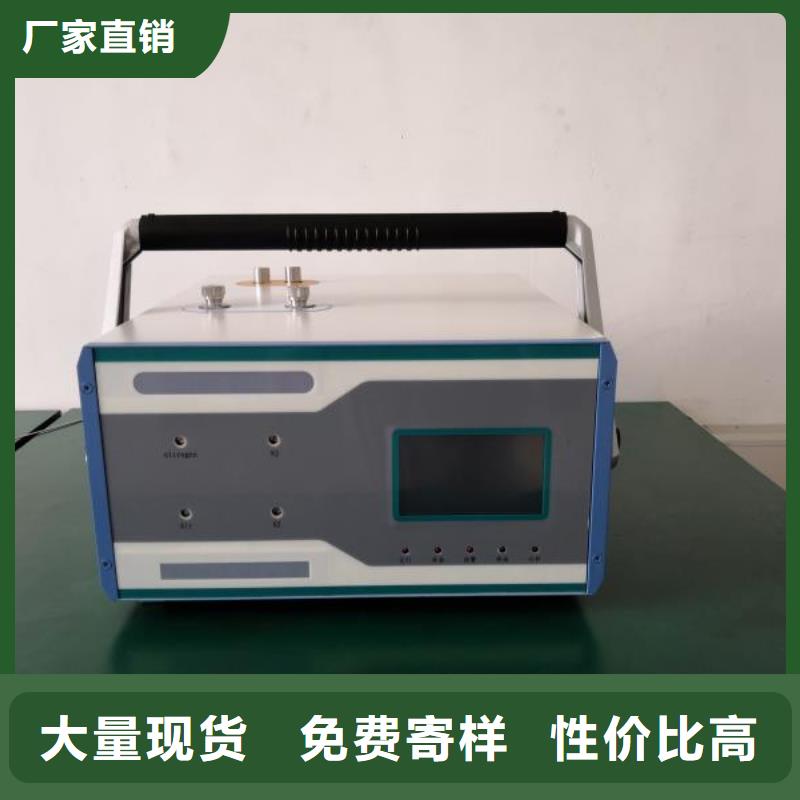

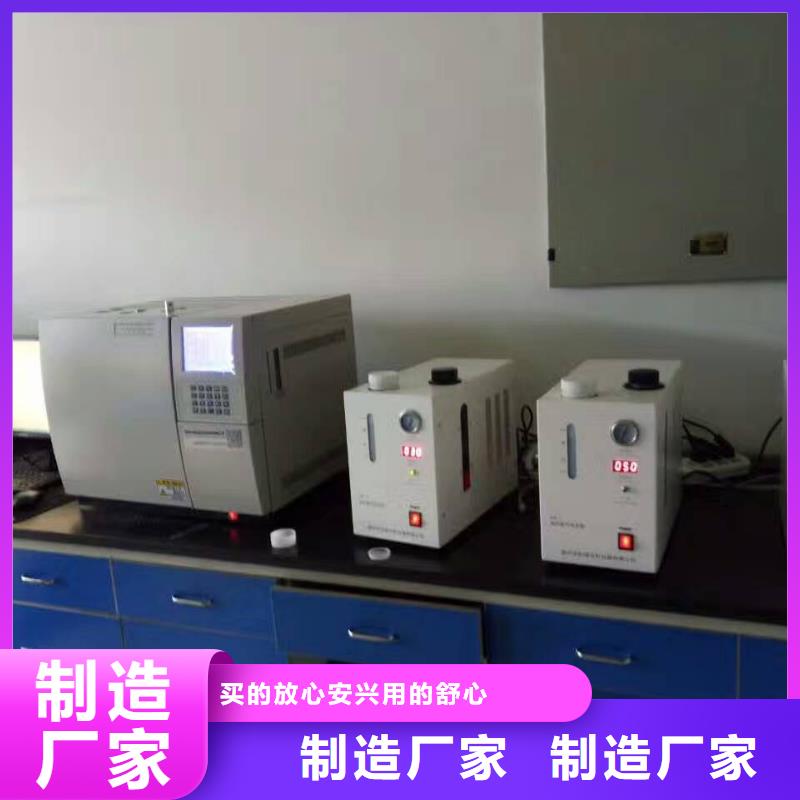

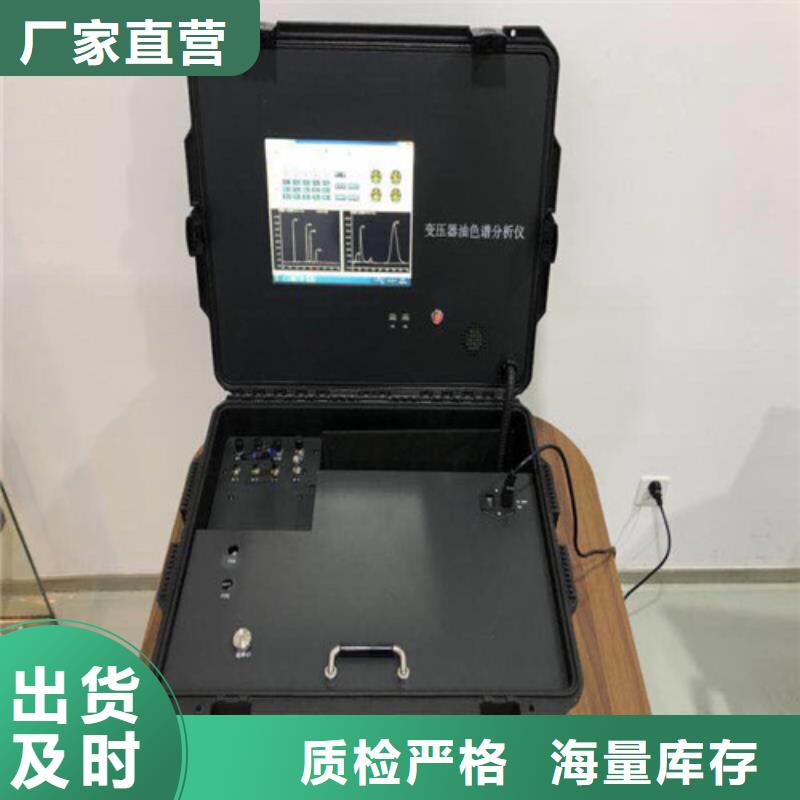

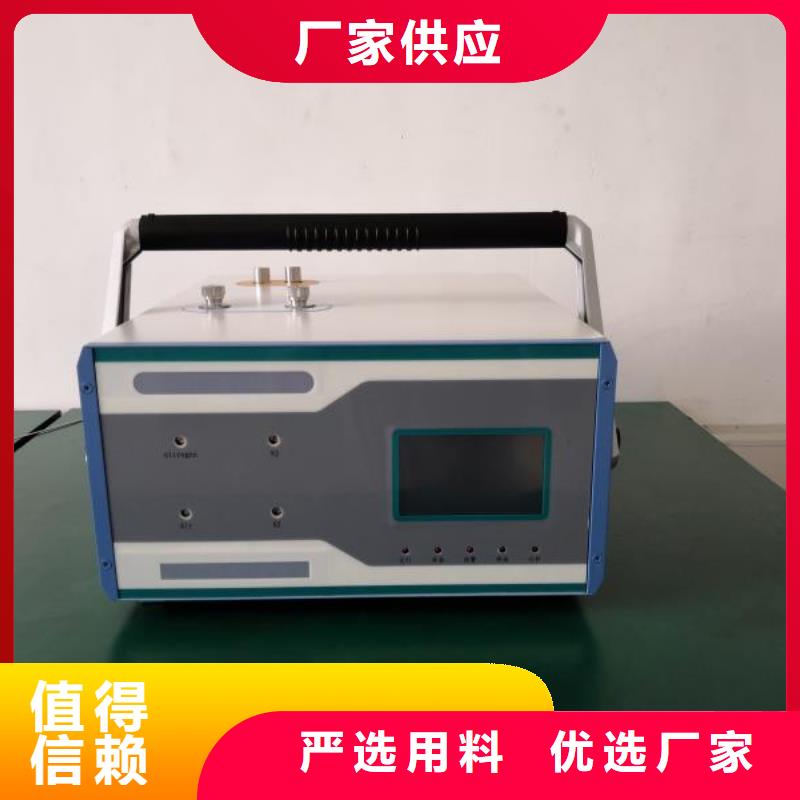

云南变压器油色谱在线监测系统 当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 仪器的基本操作要求1、电源要求： 电压：220±10％频率：50±0.5Hz功率：≥3000W接地要求电阻：＜0.1Ω2、气源要求： 氮气：99.995％氢气：99.995％空气：干燥无油3、氢火焰离子化检测器（FID）基本操作要求载气： 流量 50ml/min(30—80 ml/min)氢气： 流量 30ml/min(25—40 ml/min)..空气： 流量 350 ml/min(250—500 ml/min).4、 热导池检测器（TCD）基本操作要求? 开机前应先通载气30min，流量50ml/min，然后开机加热?流量校正，两出口流量偏差≤1％?根据分析要求，设定桥流值的大小?用氮气作载气时，桥流相对氢气作载气时要适当减小特别提示：先通载气，再开机升温！变压器油色谱仪快速安装指南1．打开包装箱，抬出色谱仪，放到工作台上。检查外观应完好，对照合同，物品及附件应齐全。2.连接好气路：TCD仅将H2接到色谱仪的载气入口即可。FID/FPD/NPD要将高纯N2/H2/Air接到色谱仪的对应的入口上，切勿接错。ECD 仅将99.999％的N2接到色谱仪的载气入口即可。本仪器对三种气源减压阀输出压强要求为：载气（N2）：0.4MPa 氢气：0.26MPa 空气：0.4MPa(不论用多大流量的气，三个压力固定不变！)3.将色谱柱接到对应的检测器上，通载气，试漏。安装并打开工作站，将信号线接到对应的控制器上。检查工作站与对应的检测器应工作正常。4.接好地线。开机—升温—应正常；不用的温度设为“0”并设置为“关”。合理设置对应检测器的参数。外部事件的初始状态均应设为“关”。5.FID要点火；TCD加适当桥流（不得大于160mA），并按加桥流按钮，桥流灯亮；FPD点火-加高压；NPD加铷珠电流至铷珠暗红色；ECD加脉冲电流（1nA）。6.看基线—调零。

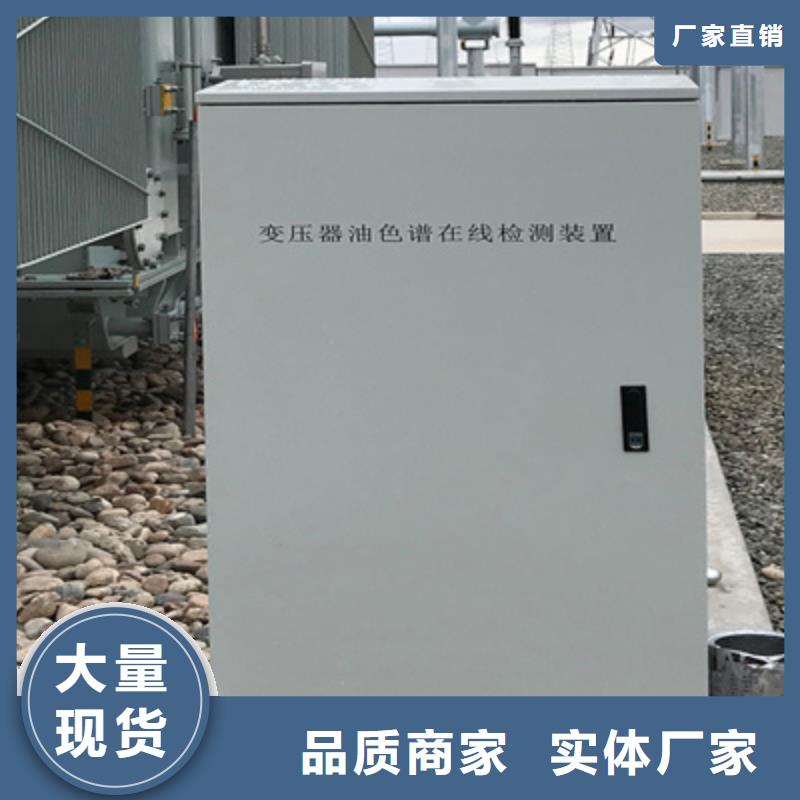

云南变压器油色谱在线监测系统将两瓶15L装气瓶去帽后安放在现场主机右侧空位循环油路连接1) 将取油/回油口对接法兰分别安装在变压器箱体取油/回油口的阀体上。法兰油路连结，采用高性能密封胶，保证油路不会漏油渗油，油路管道连接采用不锈钢管件。2）预埋油循环管保护导管。保护导管一般采用φ60mm镀锌管或硬塑料管。为防止保护导管妨碍变压器的其它现场作业，保护导管应预埋至油池底部并两端加固。3）油循环管使用两根φ6mm×1.0mm的紫铜管。将其中一根油循环管的一端连接在变压器取油口，另一端连接在现场主机的进油口；将另一根油循环管一端连接在现场主机的出油口，另一端连接在变压器回油口。4）缓慢打开变压器取油口处的阀门，此时，现场主机侧未连接的油循环管接口将有空气与变压器油的混合物流出。待未接油循环接口无气体溢出时，将该接口对接在进油口，并将变压器的取油口阀门、现场主机的进油口阀门逐步打开直至全开状态，此时变压器箱体与现场主机油室之间的油闭路循环系统形成。3、载气连接1）确认载气减压阀调节手柄处于松弛状态后，将减压阀牢固地安装到载气瓶上。2）减压阀检漏。将随机提供的接头连接到减压阀出口，并密封减压器出口。

<云南>天正华意电气设备有限公司 石油密度测定仪2023已更新(今日/标准)
石油密度测定仪2023已更新(今日/标准) <云南>天正华意电气设备有限公司

云南变压器油色谱在线监测系统 仪器可进行恒温和程序升温操作。柱室配有柔性后开门自动控温系统，柱箱性能优良。温度控制精度高，升、降温速度快。能实现近室温操作。气路流程灵活、可靠，易于扩展，适于多种检测和进样组合。检测器采用单元化组合设计，安装维护方便，本仪器可配置多种检测器（TCD、FID、ECD、FPD和NPD），根据用户分析需要进行配置，本仪器多可同时安装四种检测器。仪器的进样系统可选配填充柱柱头进样、玻璃内衬快速进样、带有隔膜清洗功能的毛细管柱分流/不分流进样等多种进样装置。仪器的信号输出可与各种色谱数据处理机和色谱工作站等外围数据处理设备或绘图设备方便连接。仪器具有载气气路断气保护功能。可有效保护色谱柱及TCD操作时的热敏元件不受损坏。预置备用温控端口，易于扩展使用。仪器具有超温保护功能，任何一路温控超过保护温度，仪器将断电保护并报警。图一 仪器外型结构三、安装前的准备工作1、安装前准备（1）工作室与工作台：工作室周围不应受易燃、易爆的气体以及强大的电磁场和电火花干扰，室内要求通风良好；工作台应能承受整套仪器的重量、工作台后面应留有适当间隙（约50cm）以便工作和检修）。

云南变压器油色谱在线监测系统油气分离单元采用真空与电磁振荡相结合的脱气方法，将气体从油中分离出来，并导入定量室。3、载气单元为色谱检测提供流速、流量恒定的流动相，保证色谱分离的准确性和稳定性。4、色谱检测单元采用复合型色谱柱及基于集成传感技术的检测器，实现多组份气体的分离和检测。5、控制与数据处理单元按照工艺流程实现对控件的顺序控制，实现载气调节、温度控制，完成信号调理、转换和数据计算。6、通信接口单元按照TCP/IP、IEC61850通信协议，将数据信息上传至过程层网络。3.5数据通信功能装置适用于符合TCP/IP、IEC61850标准的全智能变电站，气体组份浓度、载气压力状态、二维谱图等数据信息采用MMS方式传输至过程层网络。装置可提供两路电气以太网接口，用于与变压器状态监测主IED通讯，或者将数据信息直接上送站端一体化信息平台。4硬件结构4.1结构与安装图4-1外形尺寸现场数据采集器外形尺寸为：1400×720×420mm4.2面板说明1、运行指示：装置主CPU运行指示，常开状态。2、控制指示：装置各部件运行指示，常开状态。

<云南>天正华意电气设备有限公司 石油密度测定仪2023已更新(今日/标准)

云南变压器油色谱在线监测系统 承诺与服务公司销售的产品 质量和售后服务实施方案说明如下：1、 交货及安装：到货前一星期，服务方向用户提供相应的安装、调试要求，需方配合完成准备工作。2、 保修期内服务承诺仪器的保修期为：12个月。在保修期内，关于仪器设备的所有服务全部免费（由于操作人员不按照正确使用方法或擅自改装仪器设备及各种人为因素或不可抗拒等外来因素造成的损坏除外）。若在保修期内仪器本身因质量缺陷发生损坏，免费为用户维修及更换零配件或更换仪器。3、 保修期外服务承诺在接到需方的服务申请后，卖方须在接到买方通知后的12 小时内通过电话、传真等方式向买方提供解决办法，若故障仍不能排除，则卖方应在72 小时内安排人员到现场处理，并及时解决完毕。4、 服务范围本服务计划所指服务包括仪器设备整机、随机配件和工具、工作软件、文件、电脑及系统软件的维修、更换、升级、维护、安装调试、验收及培训等涉及仪器设备正常工作的所有相关事宜。5、 产品培训在进行仪器设备安装时，由工程师对用户使用人员进行免费岗位培训，内容主要包括仪器设备的基本原理、结构、基本操作、维护知识及应用， 注意事项1.本仪器必须使用稳定的220V交流电源，仪器在安装和使用过程中必须有良好的独立接地！这样做一是保证操作者的，二是屏蔽外界的强磁场干扰，以利于仪器更加稳定的工作。

<云南>天正华意电气设备有限公司 石油密度测定仪2023已更新(今日/标准)
石油密度测定仪2023已更新(今日/标准) <云南>天正华意电气设备有限公司

云南变压器油色谱在线监测系统仪器的故障与排除没有色谱峰故障判断检查方法和修理1．记录器接触不良1．检查记录器接线2．记录器故障2．看仪器说明书，排除记录器故障3．进样器温度太低3．增加进样器温度4．注射器堵塞4．更换注射器5．放大器电源断开5．检查放大器， 6．没有载气通过6．检查载气流路是否堵塞，或气瓶中气源用完7．硅橡胶漏气7．更换硅橡胶8．无火8．点火9．FID极化电压接触不良9．排除极化电压连接不良现象正常滞留时间而灵敏度下降故障判断检查方法及修理1．注射器漏气1．更换注射器2．灵敏度的选择不当2．选择适当的灵敏度3．载气漏3．探漏并做相应的处理4．氢气和空气流量选择不当（FID）4．调正它们的流量5．检测器无高压（FID）5．装上高电压拖尾峰故障判断检查方法及修理1．进样管污染1．清洗进样器管子2．层析柱炉温太低2．增加层析柱温度 3．进样温度太低3．调高进样器温度5．层析柱选择不当4．选择适当的色谱柱伸舌峰故障判断检查方法及修理1．样品量太大1．降低样品量2．样品凝集在系统中2．先提高柱温，再选择适当的进样器，色谱柱，检测器温度色谱峰分离不好故障判断检查方法及修理1．柱过短1．选择较长色谱柱2．固定液流失2．更换层析柱或老化色谱柱3．柱温度太高3．降低柱温4．固定液选择不正确4．选择适当色谱柱5．载气流速太高或太低5．调整载气流量平顶峰故障判断检查方法及处理1．放大器输入饱和1．降低样品量，降低放大器灵敏度2．记录器零点位置发生变化2．检查记录器零点位置并做相应的处理基线突变故障判断检查方法及处理1．外电场干扰1．排除影响仪器正常工作的外电场干扰2．电源插头接触不良2．把电源插座安装牢固3．氢气、空气流量选择不当3．重新调整氢气和空气的流量恒温操作时有不规则基线波动故障判断检查方法及修理1．仪器安装的位置不好

云南变压器油色谱在线监测系统使用注意事项：本仪器为双柱双气路结构即使有一路不使用，也应接上两根柱子。保证两路平衡，载气经热导池检测器流出，每路流量约为50ml/min。（从热导检测器的放空口测量）1、载气中应无腐蚀性物质，注意气路净化。2、使用前，应先通载气30分钟，将管路的残留气体赶出，以防止铼钨丝氧化。未通载气时， 严禁加桥流，或有较大的气流冲击。3、不能用气体直接吹热导检测器，或有较大的气流冲击。图二十一 热导检测器4、不允许有强烈机械震动。5、仪器不能放置在风口处；TCD放空口应用管道接到室外，出气口还应注意固定以防止风吹摆动，影响基线。6、停机，应 关闭加热，等到热导检测器温度降到80℃以下，再关电源，气源；这有利于延长热导检测器的使用寿命。7、在满足分析灵敏度的的情况下，尽量设置低桥电流使用，这样有利于仪器的稳定，增加热导检测器的使用寿命。8、高温分析后，需拆下色谱柱时，一定要等柱室温度降到60℃以下，热导检测器温度降到80℃以下，方可拆卸色谱柱，以防止损坏柱接头及热导检测器。9、使用不同载气，TCD检测器不同温度时，桥电流（mA）允许值如下使用方法：1、检查热导气路连接是否正确。2、先通载气，调节载气1和载气2，并在热导放空口用皂泡流量计测量实际测量柱后流速，并使两路载气流量一致，一般气体流量：载气40＋补充气10＝50ml/min为好。3、变压器油色谱仪热导池带两路TCD补充气，以便低柱流量分析。4、当通气超过30min后，打开电源开关 ，按一下 温 度 键 设定柱室、汽化室及检测器的使用温度。按 检测器 键设定桥电流。按启动按钮桥流才能加上。

<云南>天正华意电气设备有限公司 石油密度测定仪2023已更新(今日/标准)

云南变压器油色谱在线监测系统文件号的输入即将光标移至文件处依次按《8》＋《确认》键即可。此时文件为8，则仪器内所有设置的参数为8号文件内容，若输入其它文件号，则8号文件自动储存。若要找回8号文件的内容，只需将文件号输入为8并按确定键即可。图十八 辅助功能图十九 仪器参数界面 按《Menu》键，则状态栏显示〡用户配置〡仪器参数〡保护温度〡秒表 并将光标右移至《仪器参数》栏，再按确定《确认》键，则显示屏变为[图十九]界面此界面为仪器参数界面，仪器在出厂已校好，用户一般不要随意改动。“启动记录”它记录了仪器启动的次数。保护温度的设置：在保护温度的界面下设置各加热区的保护温度。保护温度的设置，要高于使用温度的20℃。实际温度超过设置的保护温度时，仪器将报警并停止所有的加热。按《Menu》键，状态栏显示 用户配置〡仪器参数〡保护温度〡秒表〡，将光标移至《秒表》，按确定《确认》键，则显示屏显示[图二十]界面。图二十 设置秒表计时界面此界面为设置秒表计时界面。次按《▲》键或《确认》，开始计时；第二次按《▼ 》键或《确认》，停止计时同时显示60秒除以即时时间值，方便用户计算分钟流量。第三次按《确认》键，计时时间。当光标处于后面任一界面下面的状态标，可按“·”键回到此界面。按两次《Menu》键，状态栏变为〡温控〡检测器〡事件〡程序升温〡辅助功能〡此时光标处于《辅助功能》栏，移动光标选定菜单，按确定键可进入以上任何一个界面。变压器油色谱仪的温控电路主板背挂于控制箱中上部，加热板和点火板在仪器后部。其连线见下图。工作原理图见下图。变压器油色谱仪CPU板连线见下图第五章热导池检测器（TCD）的安装与使用工作原理：在一个处于热平衡的TCD中，组分进入测量臂池腔，就会由于气体组成的改变，引起气体热导系数的变化，气体热导系数的改变，引起热敏元件温度的变化，热敏元件的温度变化，引起热敏元件阻值的变化，热敏元件阻值的变化使惠斯顿电桥输出信号的变化。所以TCD的信号变化是各个变量相继变化的结果热导池检测器的结构：热导池检测器采用半扩散式结构，经特珠工艺处理的100Ω铼钨丝，恒流源供电，具有断流热丝保护功能。配置了2路专用补充气，见下面TCD补充气气路流程图，以便用大孔径毛细管。热导池检测器结构如图二十一。

<云南>天正华意电气设备有限公司 石油密度测定仪2023已更新(今日/标准)
<云南>天正华意电气设备有限公司

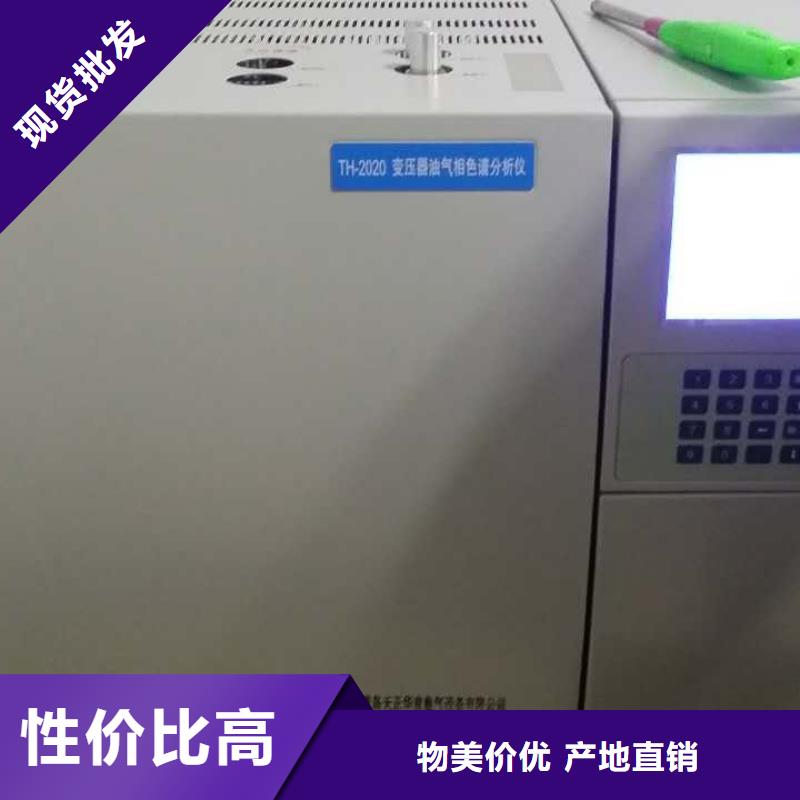

云南变压器油色谱在线监测系统 等基线稳定后即可进样分析：适当调整柱室温度及柱前压，使出峰正常。条件参照：将柱室温度设定在被分析的试样沸点附近，汽化、检测器温度高于柱室温度20℃—50℃。降低柱温，分离变好，保留时间加长；升高柱温，分离变差，保留时间缩短。降低柱前压（减小载气流量），分离变好，保留时间加长；升高柱前压（增大载气流量），分离变差，保留时间缩短章　　概 述色谱分析技术是一种多组分混合物的分离、分析技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分经检测器进行检测，从而对多组分混合物进行定性、定量分析。由于该分析方法有分离效能高，分析速度快，样品用量少等特点，因此已广泛地应用于石油化工，生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等部门。气相色谱法在这些领域中解决了工业生产的中间体和工业产品的质量检验、科学研究、公害检测、生产控制等问题。变压器油色谱仪是一种高性价比、多功能、经济实用型精密仪器。仪器采用三柱三气路操作系统，基本型配制有氢火焰离子化检测器（FID）和热导池检测器（TCD）。变压器油色谱仪采用微型计算机和集成电路控制，中、英文界面，自动化程度高、可靠性好操作参数键盘设定。仪器具有掉电保护、文件存储及调用功能。仪器采用大屏幕液晶显示，显示内容丰富、直观。仪器的检测器及其控制部件采用即插即用控制模式，操作简单方便。

石油密度测定仪2023已更新(今日/标准)

云南变压器油色谱在线监测系统氢焰检测器结构（FID）变压器油色谱仪氢焰检测器结构如图二十二所示：图二十二 变压器油色谱仪氢焰检测器结构1、收集筒 2绝缘瓷环3.极化电压环 喷嘴4.信号线5.基座 6.加热块由于检测器采用根部加热，一般不会发生冷凝现象，柱子可直接插到喷嘴根部，以减小柱后死体积。二、FID微电流放大器电原理方框图 见图二十三图二十三 FID微电流放大器电原理方框图变压器油色谱仪FID板连线见下图三、使用注意事项：1、应严格注意气路清洁。2、放大器必须良好接地。3、载气、氢气、空气气路稳压阀，出厂时都已定值，如要改变，调节方法如下：（1）载气：N2，减气阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.30Mpa，然后根据需要调节各自稳流阀。（2）H2气路：减压阀开至0.25Mpa，把针形调节阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节各自的针形调节阀。（3）空气气路：减压阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节稳中有各自的针形调节。4、等到柱温和汽化温度基本稳定后，方可通气点火，FID必须使用N2、H2和空气三种气体，同时调节到适当的流速上。N2、H2、空气流速读取：N2流速通过面板压力表显示。H2和空气流速可压力表指示从仪器流量曲线图中查得。N2流速和H2流速比值一般为1：0.95，H2流速和空气流速比值一般为1:10，灵敏度较佳，基流小。总之，流过喷咀的总流速应小于100ml/min左右较佳。5、要求检测器温度比柱温要400C，这样氢焰检测室根部与柱室温度相近，防止样品冷凝。6、如果以H2作载（这样便可兼作燃气）时，应在原氢气气路中通入合适的氮气，防止灵敏度下降，确保定量准确度。7、未安装色谱柱前，严禁接通H2，否则会造成柱室里充满氢气，开机后会引起爆炸，一定当心！ 。

<云南>天正华意电气设备有限公司 石油密度测定仪2023已更新(今日/标准) <云南>天正华意电气设备有限公司

云南变压器油色谱在线监测系统采样指示：数据采集过程中启动，时间约20-30分钟，其它时间处于常闭状态。4、通讯指示：系统通讯进程指示。系统开始运行与数据上传过程中闪烁，其它时间保持常闭状态。5、恒温A指示：色谱柱温度控制指示。6、恒温B指示：油室温度控制指示。7、压力指示：载气压力正常指示。载气欠压时熄灭。8、吹扫指示：色谱柱吹扫过程指示。9、柱温控制器：控制并恒定色谱柱的气体分离温度，温度漂移小于0.5℃。绿色显示为实时温度值；红色显示为设定温度值。10、油温控制器：控制并恒定油室中变压器油的温度，温度漂移小于0.5℃。绿色显示为实时温度值；红色显示为设定温度值。11、开/关：启动按钮。12、电源指示：装置上电状态显示，常开状态。图4-2面板布置图5安装、运行及维护5.1标准配置1、单套变压器油色谱在线监测系统配置表序号设备名称规格型号外形尺寸单位数量备注标准配置1现场数据采集器720×420×1400mm台12循环油管紫铜管外径6mm米303安装法兰由采购商或用户提供尺寸，生产商加工。生产商可提供标准法兰图。个24球阀不锈钢外径6mm，通径4mm个15不锈钢减压器15-2.5kg/cm2个16载气管不锈钢管外径3mm，通径2mm米0.57载气纯净空气15L/瓶瓶28网线屏蔽线箱19系统软件光盘套110产品使用手册本111检验报告单份112保修凭证份1非标配置1微水检测芬兰维萨拉TMM162套1非标配置配项生产商按市场优惠价提供2动力电缆3×1.5mm，铠装屏蔽电缆。长度按现场实际测量配置。

石油密度测定仪2023已更新(今日/标准)

云南变压器油色谱在线监测系统工作流程1、变压器油经闭路循环进入油气分离室，受检油样在真空环境及电磁激振作用下，实现油气分离。2、经冷阱除油后，分离出的故障特性气体导入气体定量室后，在载气的作用下流经色谱柱。利用色谱柱对各个气体组份具备不同的吸附\解附作用，使故障特性气体被依次分离。3、气敏传感器按出峰顺序对故障特性气体逐一进行检测，并将故障气体的浓度特性转换成电信号。4、数据处理单元对电信号进行分析处理，分别计算出故障气体各组份浓度。5、通信模块将气体组份浓度、载气压力状态、谱图等数据信息按照TCP/IP、IEC61850通信协议上送过程层网络，变压器状态监测主IED故障诊断系统对色谱数据进行综合分析诊断，超过设定注意值时进行报警，实现变压器故障的在线监测。3.4系统结构图3-1系统结构在功能上划分为油样获取单元、油气分离单元、载气单元、色谱检测单元、控制与数据处理单元、通信接口单元。1、油样获取单元经油泵强循环从变压器主油箱取得油样，并送入脱气室。

<云南>天正华意电气设备有限公司 <云南>天正华意电气设备有限公司

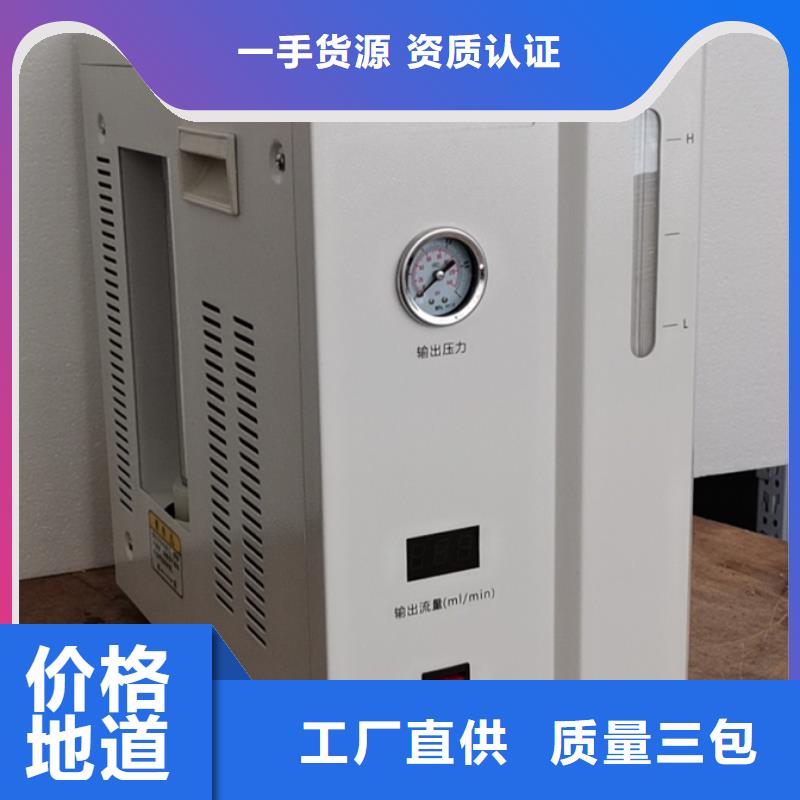

云南变压器油色谱在线监测系统请不要移动装有减压阀的钢瓶，钢瓶运输时要取下减压阀并装好帽，以保护气瓶输出接嘴不受碰撞或冲击。使用钢瓶时装上减压阀以后，必须严格进行检漏测试。站立的钢瓶要有钢瓶架或带固定。气瓶间要远离火种、热源，避免放置于雨淋、暴晒以及温差过大的场所。仪器开机前，建议用万用表兆欧档测量仪器绝缘，主机电源、记录仪或数据处理机电源对机壳绝缘应大于20MΩ。第三章 仪器操作当气源使用钢瓶供气时，每个钢瓶必须装配一个气体减压阀，以将高压气体减到所需的压力值，减压阀只能使用一种气体，不得混用。无油的氧气减压阀0-25MPa—出口0-2.5MPa可作为H2以外的减压阀，H2要用氢气专用减压阀（倒丝！）上图是减压阀接到高压钢瓶上的实际图片。高压钢瓶通常用40L的，将减压阀用300mm的活口扳手螺紧到高压钢瓶的出口上，不的漏气。减压阀上有两只压力表头，一只指示的是高压钢瓶内部的压力，一只指示的是减压阀出口的压力。当高压钢瓶内部的压力还有1Mpa时，就不能再用了，要去重新灌气。二、气体流量调节 变压器油色谱仪基本型仪器提供填充柱载气、氢气、空气、辅助气和毛细管柱气路专用等气路控制系统。见图七 气路面板布置图。仪器出厂前气路面板上的载气、氢气、空气等控制阀均处于关闭状态。 气路面板布置 变压器油色谱仪气体压力流量曲线图（仅做参考）三、流量测量 当对仪器气路控制系统有特殊要求时，可以用皂沫流量计重新校准气体流速。其气路见连接方法图（八）。将皂膜流量计内装入发泡剂（发泡剂的配制可以用白猫`洗涤剂配制，方法同检漏液），并接到所需测量的检测器上。为了减小测量误差，测量空气路的气体流量时，应选用较大的皂膜流量计。

云南变压器油色谱在线监测系统请不要移动装有减压阀的钢瓶，钢瓶运输时要取下减压阀并装好帽，以保护气瓶输出接嘴不受碰撞或冲击。使用钢瓶时装上减压阀以后，必须严格进行检漏测试。站立的钢瓶要有钢瓶架或带固定。气瓶间要远离火种、热源，避免放置于雨淋、暴晒以及温差过大的场所。仪器开机前，建议用万用表兆欧档测量仪器绝缘，主机电源、记录仪或数据处理机电源对机壳绝缘应大于20MΩ。第三章 仪器操作当气源使用钢瓶供气时，每个钢瓶必须装配一个气体减压阀，以将高压气体减到所需的压力值，减压阀只能使用一种气体，不得混用。无油的氧气减压阀0-25MPa—出口0-2.5MPa可作为H2以外的减压阀，H2要用氢气专用减压阀（倒丝！）上图是减压阀接到高压钢瓶上的实际图片。高压钢瓶通常用40L的，将减压阀用300mm的活口扳手螺紧到高压钢瓶的出口上，不的漏气。减压阀上有两只压力表头，一只指示的是高压钢瓶内部的压力，一只指示的是减压阀出口的压力。当高压钢瓶内部的压力还有1Mpa时，就不能再用了，要去重新灌气。二、气体流量调节 变压器油色谱仪基本型仪器提供填充柱载气、氢气、空气、辅助气和毛细管柱气路专用等气路控制系统。见图七 气路面板布置图。仪器出厂前气路面板上的载气、氢气、空气等控制阀均处于关闭状态。 气路面板布置 变压器油色谱仪气体压力流量曲线图（仅做参考）三、流量测量 当对仪器气路控制系统有特殊要求时，可以用皂沫流量计重新校准气体流速。其气路见连接方法图（八）。将皂膜流量计内装入发泡剂（发泡剂的配制可以用白猫`洗涤剂配制，方法同检漏液），并接到所需测量的检测器上。为了减小测量误差，测量空气路的气体流量时，应选用较大的皂膜流量计。

<云南>天正华意电气设备有限公司 石油密度测定仪2023已更新(今日/标准)

云南变压器油色谱在线监测系统 本仪器内部装有高灵敏度检测器，此型号仪器必须在有高纯载气（99.999％氮气或氩气）的情况下才能正常开机工作，否则会严重损坏仪器。3.除本仪器的生产商以外，请不要自行拆装仪器！如果用户自行拆装仪器，本公司将终止进行保修服务和相关的后续维修服务，其后果由用户自行承担。友情特别提示尊敬的用户：感谢您选择了本公司生产的变压器油色谱仪！本装置是按照规程青岛天正华意电气设备有限公司是根据GB/T26983标准生产制造，为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的知识。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！

<云南>天正华意电气设备有限公司

云南变压器油色谱在线监测系统仪器的故障与排除没有色谱峰故障判断检查方法和修理1．记录器接触不良1．检查记录器接线2．记录器故障2．看仪器说明书，排除记录器故障3．进样器温度太低3．增加进样器温度4．注射器堵塞4．更换注射器5．放大器电源断开5．检查放大器， 6．没有载气通过6．检查载气流路是否堵塞，或气瓶中气源用完7．硅橡胶漏气7．更换硅橡胶8．无火8．点火9．FID极化电压接触不良9．排除极化电压连接不良现象正常滞留时间而灵敏度下降故障判断检查方法及修理1．注射器漏气1．更换注射器2．灵敏度的选择不当2．选择适当的灵敏度3．载气漏3．探漏并做相应的处理4．氢气和空气流量选择不当（FID）4．调正它们的流量5．检测器无高压（FID）5．装上高电压拖尾峰故障判断检查方法及修理1．进样管污染1．清洗进样器管子2．层析柱炉温太低2．增加层析柱温度 3．进样温度太低3．调高进样器温度5．层析柱选择不当4．选择适当的色谱柱伸舌峰故障判断检查方法及修理1．样品量太大1．降低样品量2．样品凝集在系统中2．先提高柱温，再选择适当的进样器，色谱柱，检测器温度色谱峰分离不好故障判断检查方法及修理1．柱过短1．选择较长色谱柱2．固定液流失2．更换层析柱或老化色谱柱3．柱温度太高3．降低柱温4．固定液选择不正确4．选择适当色谱柱5．载气流速太高或太低5．调整载气流量平顶峰故障判断检查方法及处理1．放大器输入饱和1．降低样品量，降低放大器灵敏度2．记录器零点位置发生变化2．检查记录器零点位置并做相应的处理基线突变故障判断检查方法及处理1．外电场干扰1．排除影响仪器正常工作的外电场干扰2．电源插头接触不良2．把电源插座安装牢固3．氢气、空气流量选择不当3．重新调整氢气和空气的流量恒温操作时有不规则基线波动故障判断检查方法及修理1．仪器安装的位置不好
